742792604概述

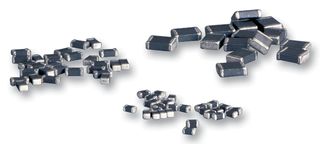

WURTH ELEKTRONIK 742792604 铁氧体磁珠, SMD 阻抗22Ω, 0603
Wurth Elektronik公司等 WE-CBF系列为表面贴装的EMI抑制磁珠. 这些磁珠提供卓越的抗EMI性能和低直流电阻. WE-CBF铁氧体磁珠可直接焊接至印刷电路板.
- .
- 可选芯片尺寸: EIA 0402, 0603, 0805, 1206, 1210, 1806, 1812
- .
- 高可靠镍锡电极
- .
- 100MHz阻抗范围: 5ohm至27Kohm
- .
- 额定电流: 50mA至6A
- .
- 直流电阻范围: 8mohm至1.5ohm
- .
- 工作温度范围-55°C至125°C
- .
- 适用于回流焊工艺
742792604中文资料参数规格
技术参数
额定电流 1 A
电阻 50.0 mΩ
测试频率 100 MHz
电阻DC） ≤50 mΩ
额定电流Max 1 A
额定电流DC 1 A
电阻DC Max 0.05 Ω
封装参数
安装方式 Surface Mount
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
封装公制 1608
封装 0603
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 工业, Industrial, Portable Devices, 便携式器材, 电源管理, Power Management, 消费电子产品, Consumer Electronics
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
742792604引脚图与封装图
