74ACT11257N概述

四路2号线到1线数据选择器/复用器，具有三态输出 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTOR/MULTIPLEXER WITH 3-STATE OUTPUTS

Multiplexer 4 x 2:1 20-PDIP

得捷:
IC MULTIPLEXER 4 X 2:1 20DIP

贸泽:
编码器、解码器、复用器和解复用器 Quad 2-to-1 Data Slct/Mltpx W/3St Otp

罗切斯特:
Multiplexer 1-Element CMOS 3-ST 8-IN 20-Pin PDIP Tube

74ACT11257N中文资料参数规格

技术参数

电路数 4

位数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 20

封装 DIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

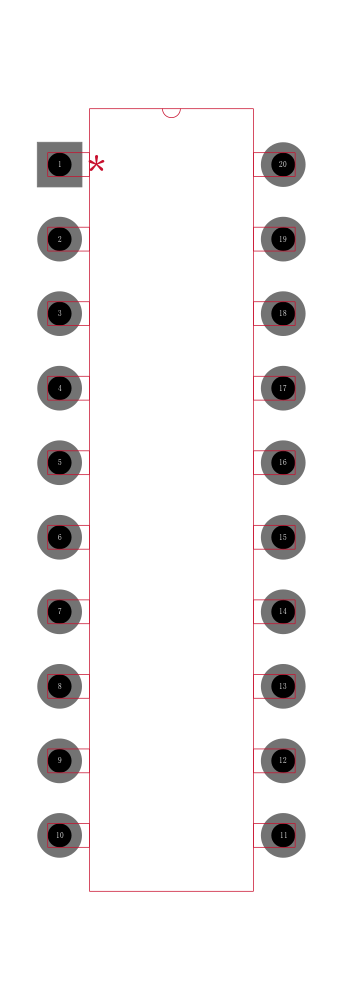

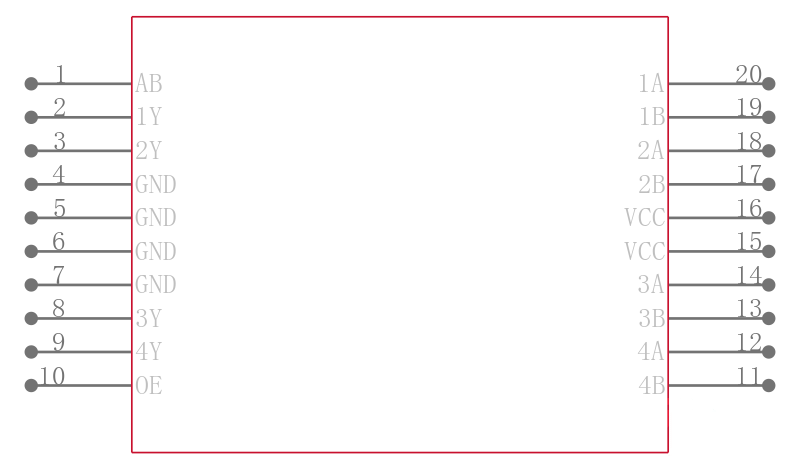

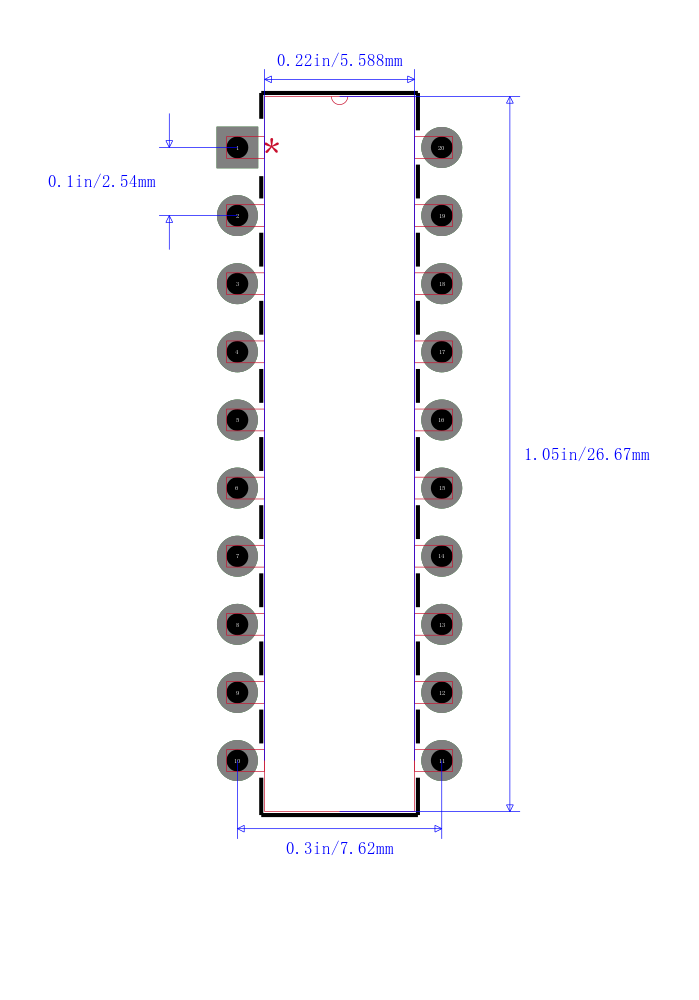

74ACT11257N引脚图与封装图
