74AHCT1G32DBVRG4概述
??????????????单路2输入正或门 SINGLE 2-INPUT POSITIVE-OR GATE
OR Gate IC 1 Channel SOT-23-5
得捷:
IC GATE OR 1CH 2-INP SOT-23-5
立创商城:
74AHCT1G32DBVRG4
艾睿:
OR Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R
Verical:
OR Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R
Newark:
# TEXAS INSTRUMENTS 74AHCT1G32DBVRG4 OR Gate, 74AHCT1G32, 2 Input, 8 mA, 4.5 V to 5.5 V, SOT-23-5
德州仪器TI:
Single 2-input, 4.5-V to 5.5-V OR gate with TTL-compatible CMOS inputs
74AHCT1G32DBVRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 8 mA
电路数 1
位数 1
传送延迟时间 9.00 ns
电压波节 5.00 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15

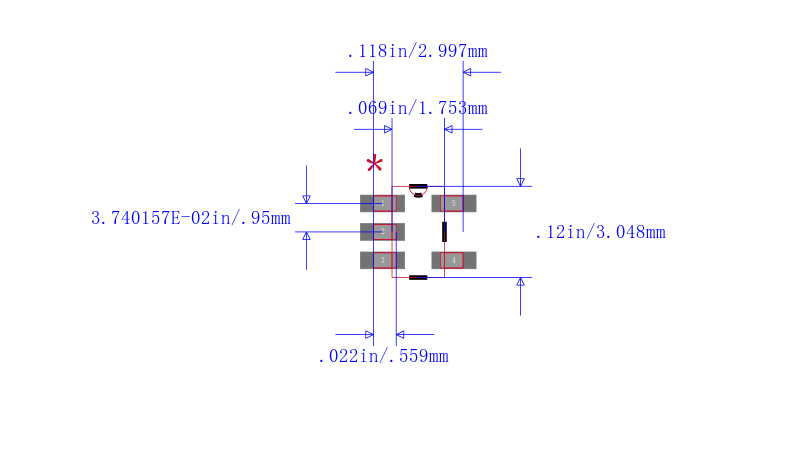

74AHCT1G32DBVRG4引脚图与封装图
