74LVC1G132DBVRG4概述
施密特触发器输入单路2输入与非门 SINGLE 2-INPUT NAND GATE WITH SCHMITT-TRIGGER INPUTS
NAND Gate IC 1 Channel Schmitt Trigger SOT-23-5
得捷:
IC GATE NAND 1CH 2-INP SOT23-5
立创商城:
74LVC1G132DBVRG4
贸泽:
Logic Gates Sgl 2-Input NAND Gate
艾睿:
NAND Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R
Verical:
NAND Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R
德州仪器TI:
Single 2-input, 1.65-V to 5.5-V NAND gate with Schmitt-Trigger inputs
74LVC1G132DBVRG4中文资料参数规格
技术参数
电源电压DC 1.65V ~ 5.50V
输出接口数 1
电路数 1
位数 1
传送延迟时间 4.40 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min 40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

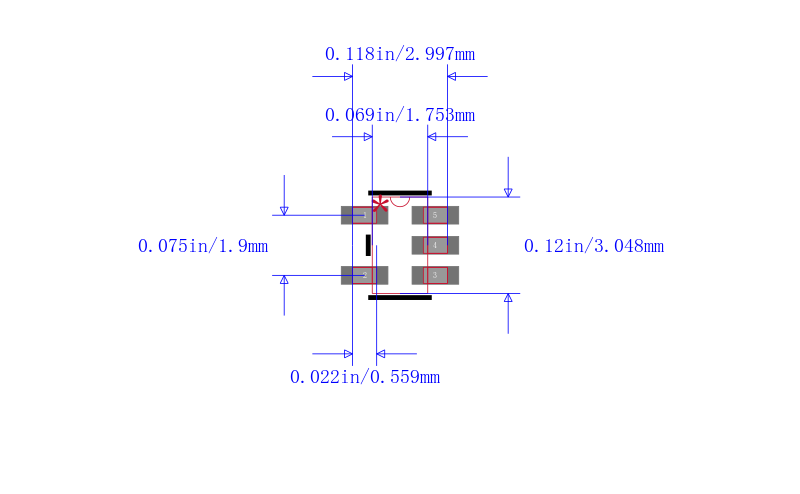

74LVC1G132DBVRG4引脚图与封装图
