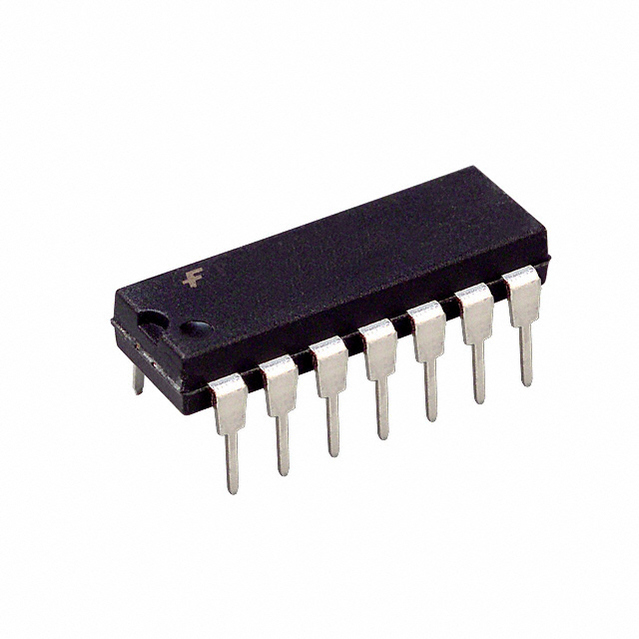

74VHC00N概述
四路2输入与非门 Quad 2-Input NAND Gate
NAND Gate IC 4 Channel 14-PDIP
得捷:
IC GATE NAND 4CH 2-INP 14DIP
贸泽:
Logic Gates Qd 2-Input NAND Gate
艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin PDIP W Rail
罗切斯特:
NAND Gate 4-Element 2-IN CMOS 14-Pin PDIP W Rail
74VHC00N中文资料参数规格
技术参数
电源电压DC 2.00V min
输出电流 8 mA
电路数 4
逻辑门个数 4
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Through Hole
引脚数 14
封装 DIP-14
外形尺寸
长度 19.56 mm
宽度 6.6 mm
高度 3.56 mm
封装 DIP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
