74ACT11000NSR概述
NAND Gate 4Element 2IN CMOS 16Pin SOP T/R
NAND Gate IC 4 Channel 16-SO
得捷:
IC GATE NAND 4CH 2-INP 16SO
艾睿:
NAND Gate 4-Element 2-IN CMOS 16-Pin SOP T/R
Chip1Stop:
NAND Gate 4-Element 2-IN CMOS 16-Pin SOP T/R
罗切斯特:
NAND Gate 4-Element 2-IN CMOS 16-Pin SOP T/R
74ACT11000NSR中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出电流 24.0 mA
电路数 4
位数 4
传送延迟时间 12.3 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
高度 1.85 mm
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

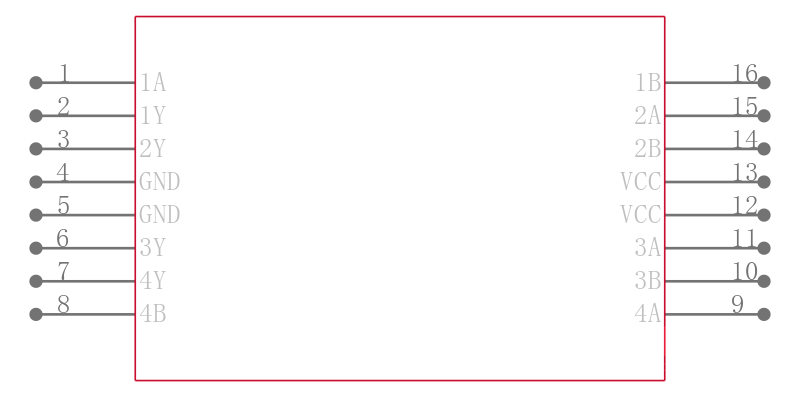

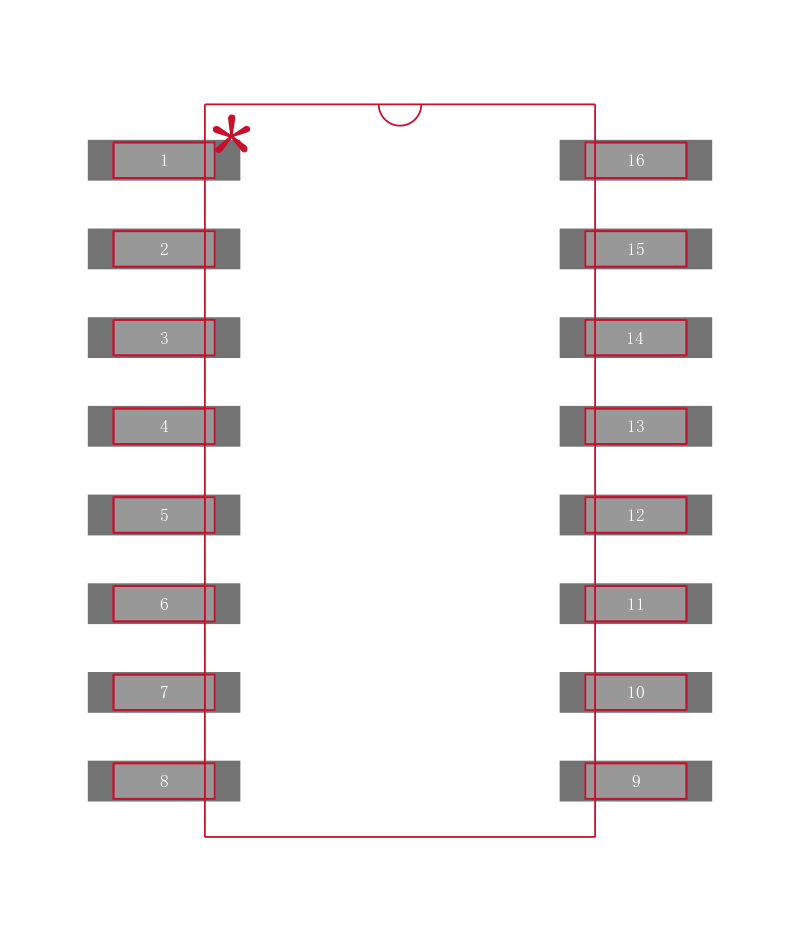

74ACT11000NSR引脚图与封装图
