74ACT11008PWR概述
逻辑门 Quadruple 2-Input Positive-AND Gates
AND Gate IC 4 Channel 16-TSSOP
得捷:
IC GATE AND 4CH 2-INP 16TSSOP
贸泽:
逻辑门 Quadruple 2-Input Positive-AND Gates
艾睿:
AND Gate 4-Element 2-IN CMOS 16-Pin TSSOP T/R
罗切斯特:
AND Gate 4-Element 2-IN CMOS 16-Pin TSSOP T/R
74ACT11008PWR中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出电流 24.0 mA
电路数 4
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

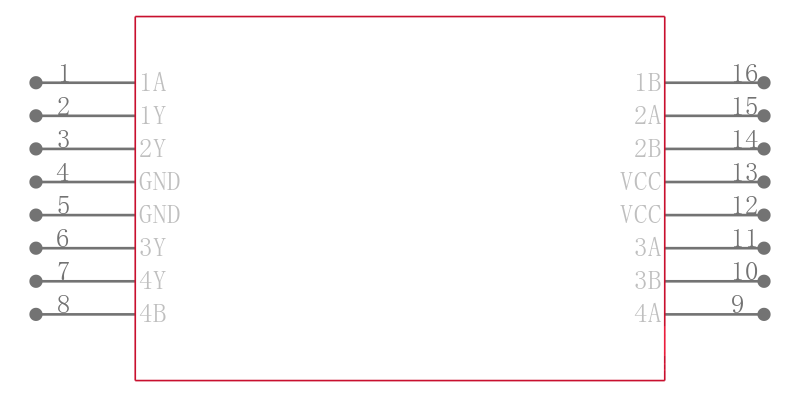

74ACT11008PWR引脚图与封装图
