单路2输入或门 SINGLE 2-INPUT OR GATE
DESCRIPTION
The 74V1G32 is an advanced high-speed CMOS SINGLE 2-INPUT OR GATE fabricated with sub-micron silicon gate and double-layer metal wiring C2MOS technology.
The internal circuit is composed of 2 stages including buffer output, which provide high noise immunity and stable output.
Power down protection is provided on all inputs and 0 to 7V can be accepted on inputs with no regard to the supply voltage. This device can be used to interface 5V to 3V.
■ HIGH SPEED: tPD = 3.8ns TYP. at VCC = 5V
■ LOW POWER DISSIPATION:
ICC = 1µAMAX. at TA=25°C
■ HIGH NOISE IMMUNITY:
VNIH = VNIL = 28% VCC MIN.
■ POWER DOWN PROTECTION ON INPUTS
■ SYMMETRICAL OUTPUT IMPEDANCE:
|IOH| = IOL = 8mA MIN at VCC = 4.5V
■ BALANCED PROPAGATION DELAYS:
tPLH = tPHL
■ OPERATING VOLTAGE RANGE:
VCCOPR = 2V to 5.5V
■ IMPROVED LATCH-UP IMMUNITY
电源电压DC 5.00 V
输出接口数 1
输出电流 8 mA
电路数 1
逻辑门个数 1
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 5

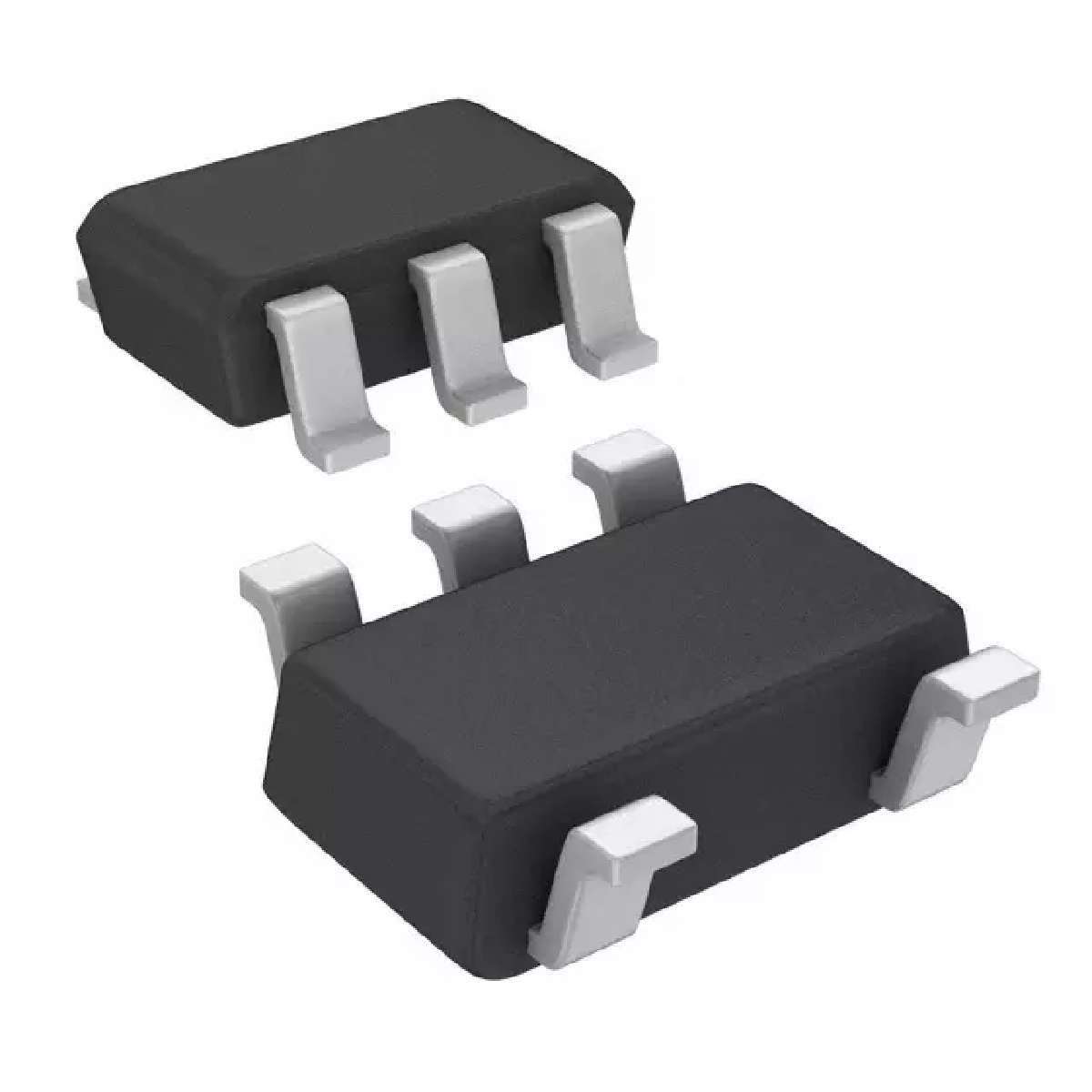

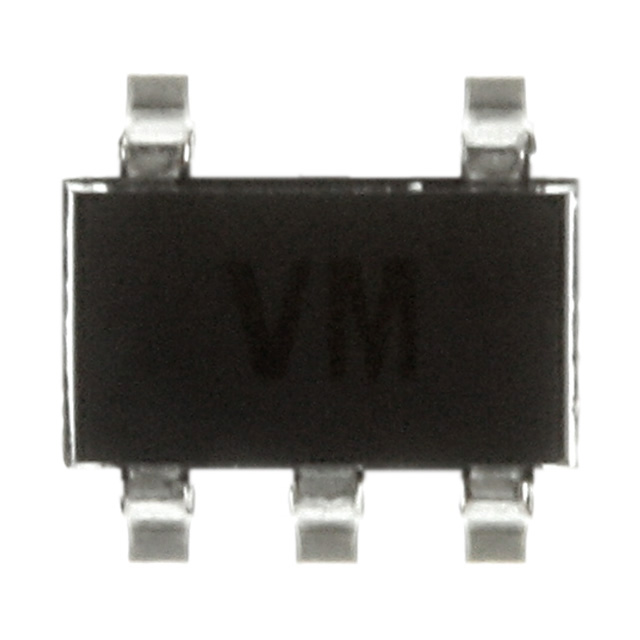

封装 SOT-23-5
长度 3 mm
宽度 1.75 mm
高度 1.3 mm
封装 SOT-23-5
工作温度 -55℃ ~ 125℃
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
