74VHCT03AMTR参数规格_中文资料_数据手册PDF

74VHCT03AMTR概述

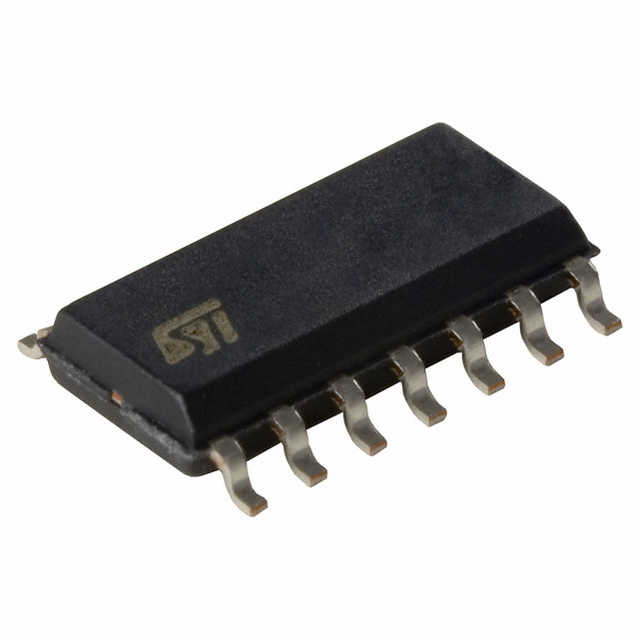

QUAD 2 -INPUT漏极开路与非门 QUAD 2-INPUT OPEN DRAIN NAND GATE

NAND Gate IC 4 Channel Open Drain 14-SO

得捷:
IC GATE NAND OD 4CH 2-INP 14SO

贸泽:
Logic Gates Quad 2-Input NAND

Win Source:
IC GATE NAND 4CH 2-INP 14-SO

74VHCT03AMTR中文资料参数规格

技术参数

电源电压DC 5.00 V

电路数 4

逻辑门个数 4

输入数 2

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

封装 SO-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.65 mm

封装 SO-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买74VHCT03AMTR

型号： 74VHCT03AMTR

描述：QUAD 2 -INPUT漏极开路与非门 QUAD 2-INPUT OPEN DRAIN NAND GATE
