74LVC1G3208DBVRE4概述
单3输入正或与门 SINGLE 3-INPUT POSITIVE OR-AND GATE
与/或门 可配置 1 电路 3 输入（2，1） 输入 SOT-23-6
得捷:
IC 3IN POS OR-AND GATE SOT23-6
贸泽:
逻辑门 Sgl 3Input Pos OR- AND Gate
艾睿:
OR-AND Gate 1-Element 3-IN CMOS 6-Pin SOT-23 T/R
安富利:
OR-AND Gate 1-Element 3-IN CMOS 6-Pin SOT-23 T/R
Verical:
OR-AND Gate 1-Element 3-IN CMOS 6-Pin SOT-23 T/R
74LVC1G3208DBVRE4中文资料参数规格
技术参数
电源电压DC 1.65V ~ 5.50V
输出接口数 1
电路数 1
位数 1
传送延迟时间 3.40 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输入数 3
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 6
封装 SOT-23-6
外形尺寸
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-6
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

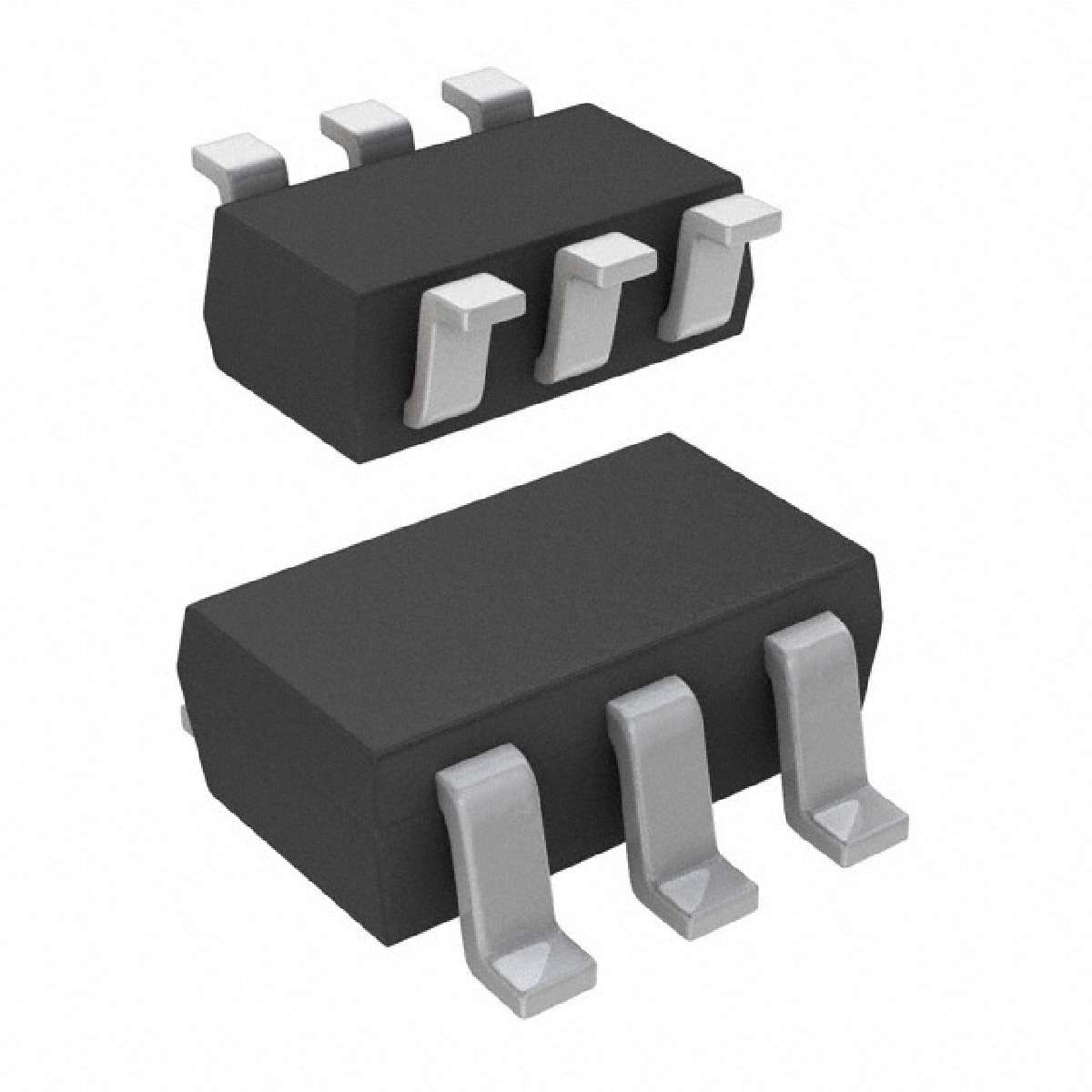

74LVC1G3208DBVRE4引脚图与封装图
