74LVC1G240DCKTG4

74LVC1G240DCKTG4图片1
74LVC1G240DCKTG4图片2
74LVC1G240DCKTG4图片3
74LVC1G240DCKTG4图片4
74LVC1G240DCKTG4图片5
74LVC1G240DCKTG4图片6
74LVC1G240DCKTG4图片7
74LVC1G240DCKTG4图片8
74LVC1G240DCKTG4图片9
74LVC1G240DCKTG4图片10
74LVC1G240DCKTG4概述

单缓冲器/驱动器,具有三态输出 SINGLE BUFFER/DRIVER WITH 3-STATE OUTPUT

Buffer, Inverting 1 Element 1 Bit per Element 3-State Output SC-70-5


得捷:
IC BUFFER INVERT 5.5V SC70-5


立创商城:
74LVC1G240DCKTG4


贸泽:
Buffers & Line Drivers Single Buffer/Driver


艾睿:
Buffer/Line Driver 1-CH Inverting 3-ST CMOS 5-Pin SC-70 T/R


Verical:
Buffer/Line Driver 1-CH Inverting 3-ST CMOS 5-Pin SC-70 T/R


德州仪器TI:
Single 1.65-V to 5.5-V inverter with 3-state outputs


74LVC1G240DCKTG4中文资料参数规格
技术参数

输出接口数 1

通道数 1

位数 1

传送延迟时间 4.00 ns

逻辑门个数 1

输入数 1

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

74LVC1G240DCKTG4引脚图与封装图
74LVC1G240DCKTG4引脚图

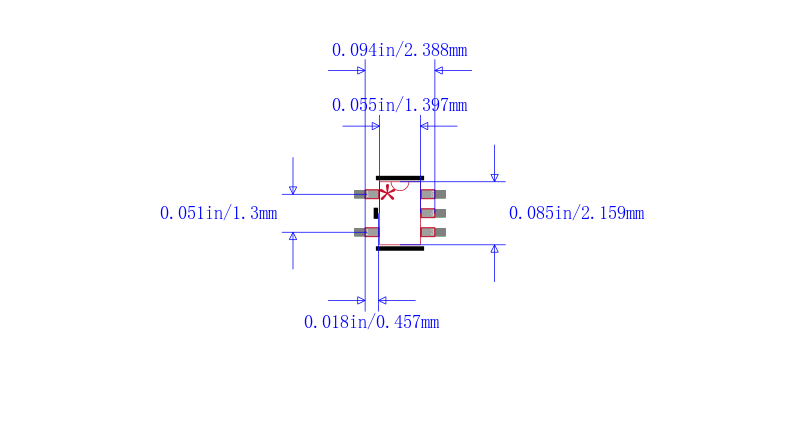

74LVC1G240DCKTG4封装图
74LVC1G240DCKTG4封装焊盘图
在线购买74LVC1G240DCKTG4
型号: 74LVC1G240DCKTG4
制造商: TI 德州仪器
描述:单缓冲器/驱动器,具有三态输出 SINGLE BUFFER/DRIVER WITH 3-STATE OUTPUT
