74ACT16841DLR概述
20位总线接口D类锁存器具有三态输出 20-BIT BUS-INTERFACE D-TYPE LATCHES WITH 3-STATE OUTPUTS
D 型透明 2 通道 10：10 IC 三态 56-SSOP
得捷:
IC 20BIT D-TYPE LATCH 56-SSOP
贸泽:
闭锁 20B Bus-Interface D-Type
艾睿:
Latch Transparent 3-ST 20-CH D-Type 56-Pin SSOP T/R
安富利:
Latch Transparent 3-ST 20-CH D-Type 56-Pin SSOP T/R
74ACT16841DLR中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 20
输出电流 24.0 mA
电路数 2
位数 20
传送延迟时间 12.2 ns
电压波节 5.00 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 56
封装 SSOP-56
外形尺寸
长度 18.41 mm
宽度 7.49 mm
高度 2.59 mm
封装 SSOP-56
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

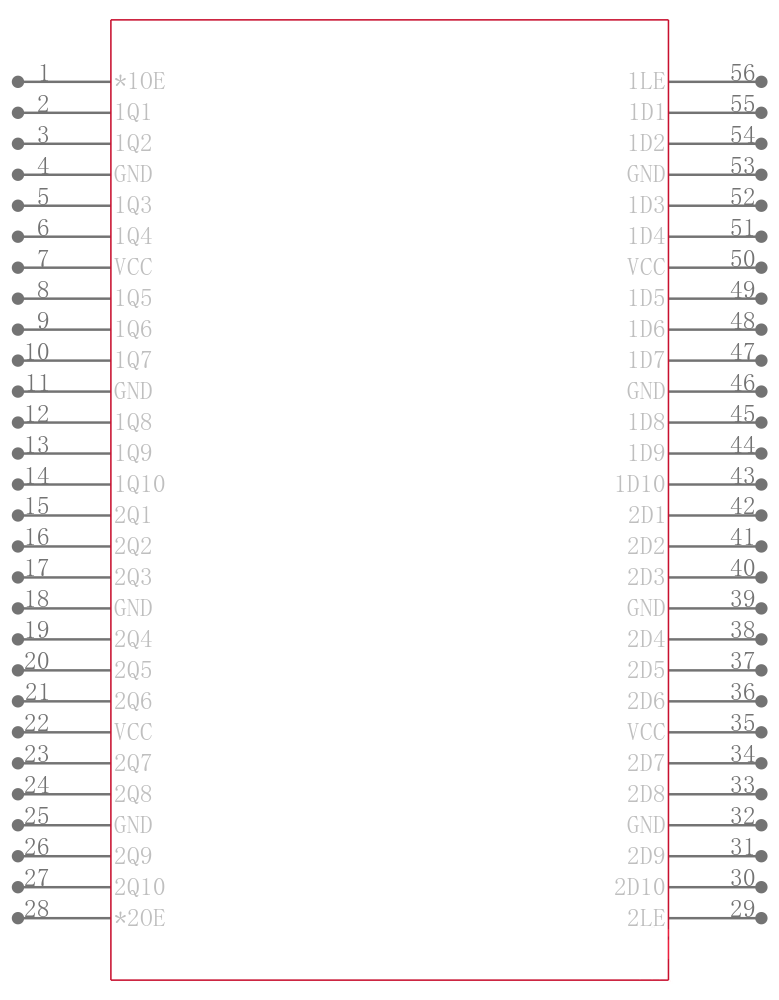

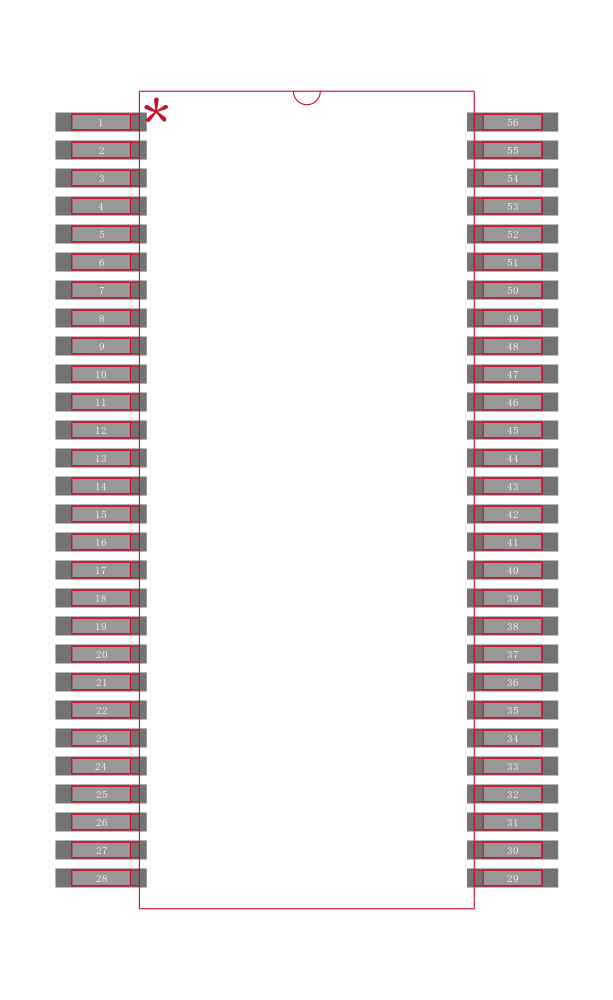

74ACT16841DLR引脚图与封装图
