7702002EA中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出接口数 6
位数 6
传送延迟时间 380 ns
电压波节 5.00 V, 10.0 V, 15.0 V
耗散功率 100 mW
输出电流驱动 -167 µA
工作温度Max 125 ℃
工作温度Min -55 ℃
耗散功率Max 500 mW
封装参数
安装方式 Through Hole
引脚数 16
封装 CDIP-16
外形尺寸
长度 19.56 mm
宽度 6.92 mm
高度 3.56 mm
封装 CDIP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

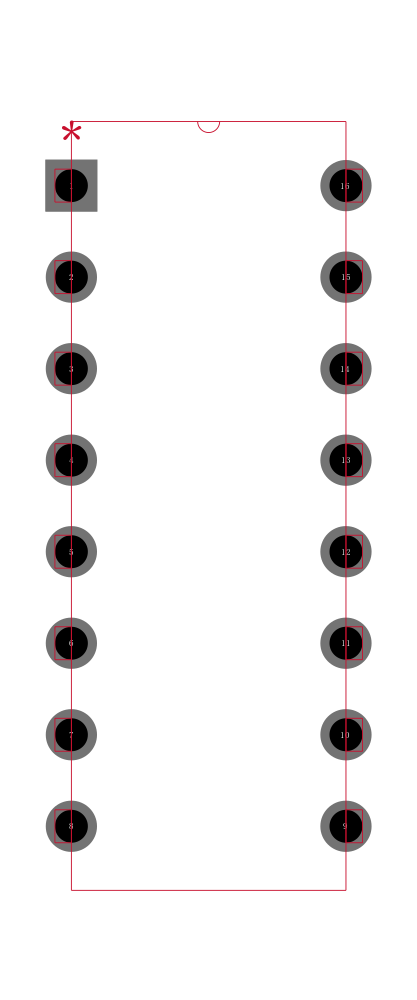

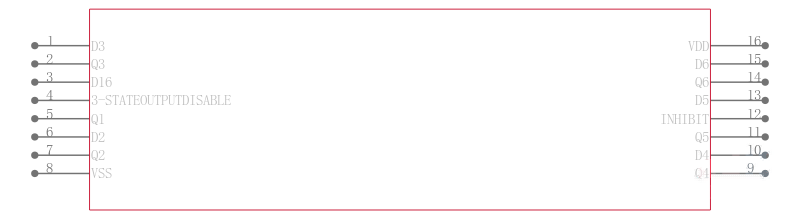

7702002EA引脚图与封装图
在线购买7702002EA
型号： 7702002EA
制造商：
TI
德州仪器
描述：缓冲器和线路驱动器 CMOS Strobed Hex Inverter/Buffer with 3-State Outputs 16-CDIP -55 to 125
替代型号7702002EA
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
7702002EA TI 德州仪器 | 当前型号 | 当前型号 |
CD4502BEE4 德州仪器 | 完全替代 | 7702002EA和CD4502BEE4的区别 |
CD4502BF3A 德州仪器 | 完全替代 | 7702002EA和CD4502BF3A的区别 |
CD4502BE 德州仪器 | 类似代替 | 7702002EA和CD4502BE的区别 |
