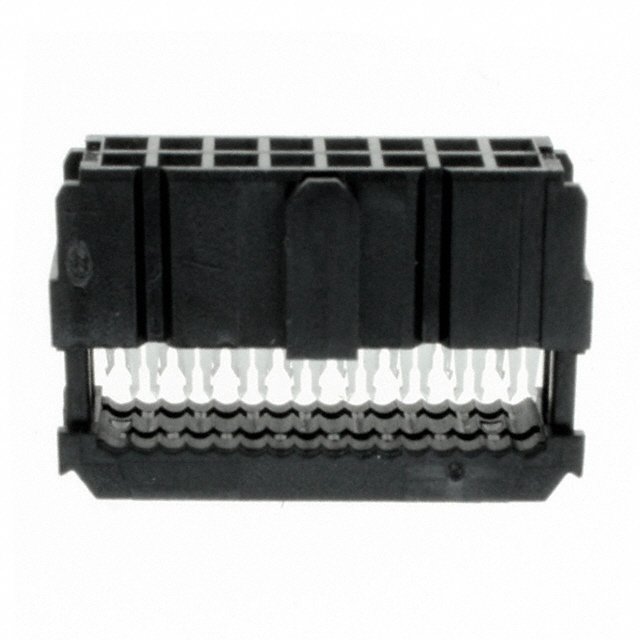

746288-3图片2

746288-3图片3

746288-3图片4

746288-3概述

CONN IDC SOCKET 16POS W/POL 30AU

16 Position Rectangular Receptacle Connector IDC Gold 26-28 AWG

得捷:
CONN RCPT 16P IDC 26-28AWG GOLD

746288-3中文资料参数规格

技术参数

触点数 16

极性 Female

线规 26AWG ~ 28AWG

触点电镀 Gold

排数 2

易燃性等级 UL 94 V-0

针脚数 16

封装参数

引脚间距 2.54 mm

外形尺寸

长度 24.9 mm

宽度 7.49 mm

高度 16.0 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

外壳材质 Plastic

其他

产品生命周期 Superseded

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

数据手册

746288-3引脚图与封装图

746288-3引脚图

746288-3封装图

746288-3封装焊盘图

在线购买746288-3

型号： 746288-3

制造商： TE Connectivity 泰科

描述：CONN IDC SOCKET 16POS W/POL 30AU
