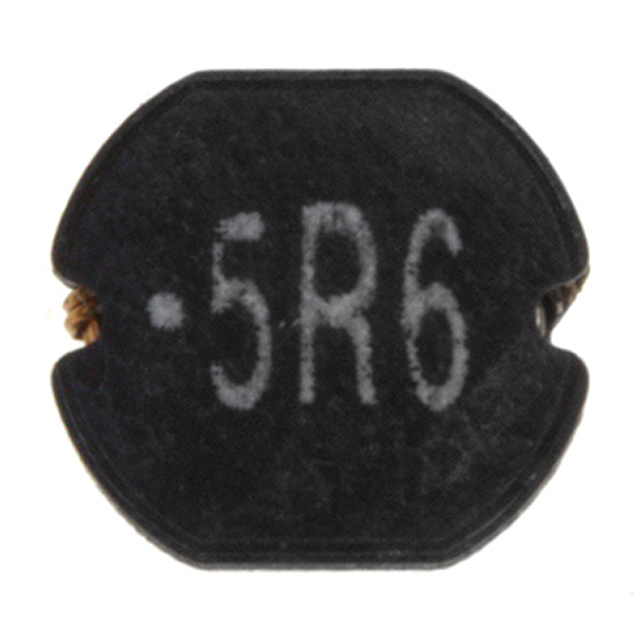

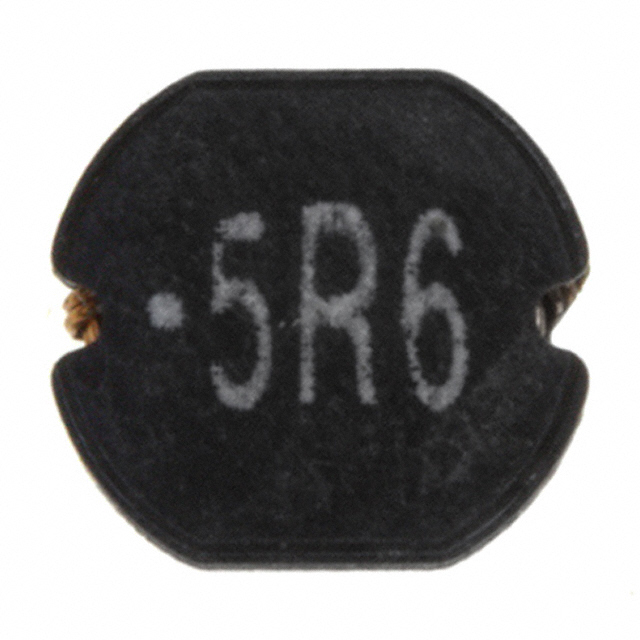

WURTH ELEKTRONIK 7447745056 表面贴装功率电感器, WE-PD2系列, 5.6 µH, ± 20%, 非屏蔽, 0.078 ohm, 2.3 A

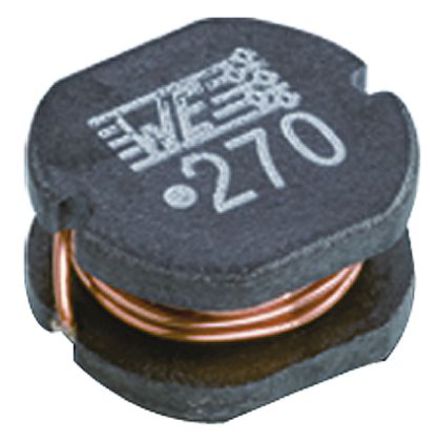

WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
### Wurth 非标准表面安装电感器（扼流圈）
得捷:
FIXED IND 5.6UH 2.3A 78 MOHM SMD
欧时:
### WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器 尺寸 mm --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ![http://china.rs-online.com/largeimages/LD333848-02.gif]http://china.rs-online.com/largeimages/LD333848-02.gif ### Wurth 非标准表面安装电感器（扼流圈）
贸泽:
Fixed Inductors WE-PD2 5820 5.6uH 2.3A .078Ohm
Newark:
# WURTH ELEKTRONIK 7447745056 Surface Mount Power Inductor, WE-PD2 Series, 5.6 µH, 2.3 A, 2.1 A, Unshielded, 0.078 ohm
额定电流 2.3 A
容差 ±20 %
电感 5.6 µH
自谐频率 32 MHz
共振频率 32.0 MHz
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤78 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.078 Ω
安装方式 Surface Mount
封装 5.8mm x 5.2mm x 2mm
长度 5.8 mm
宽度 5.2 mm
高度 2 mm
封装 5.8mm x 5.2mm x 2mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
