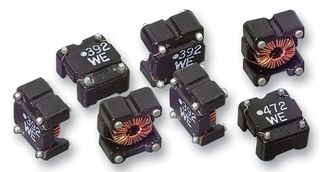

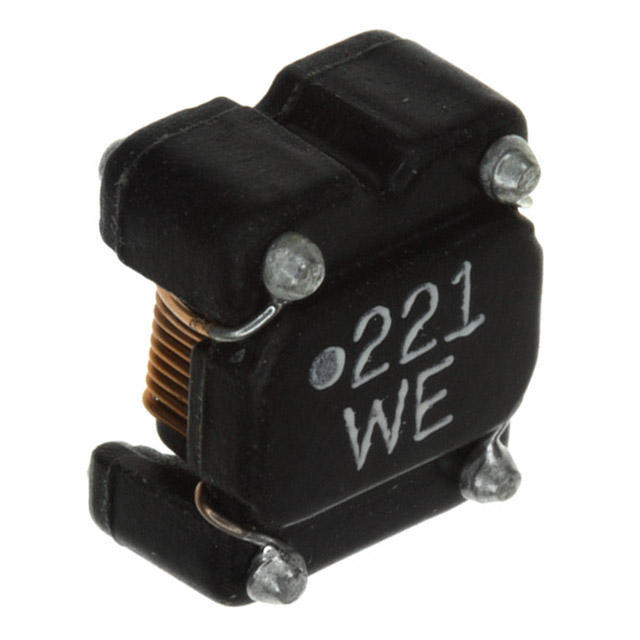

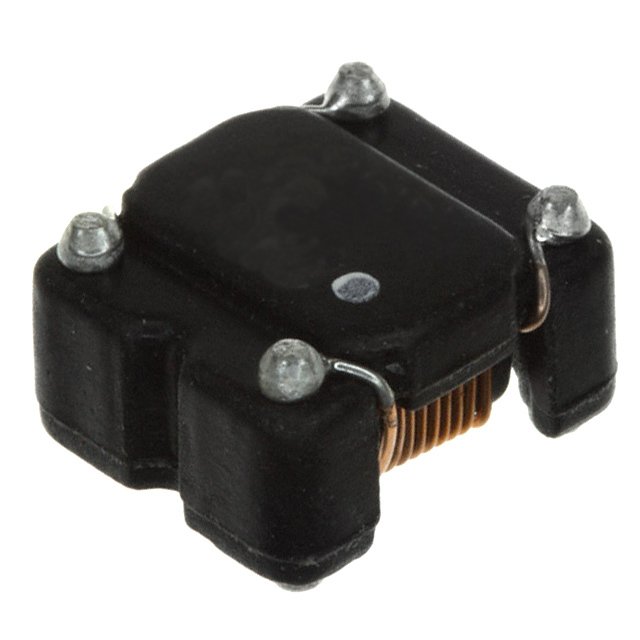

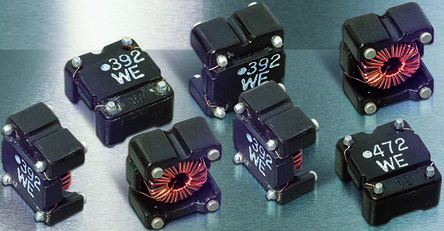

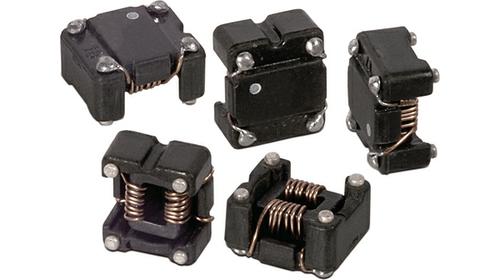

WURTH ELEKTRONIK 744272221 共模滤波器/扼流圈, 2X220uH
共模 SMD 线路器，WE-SL5 型
4 路 SMD 外壳
电阻高达 13kΩ
额定电流高达 2.5A
低杂散/泄露电感
UL 标准外壳 UL 94-VO
应用中包括 CAN、USB、Firewire、数据和电源线
Technical specification
---
**Manu. Part No.** | **Impedance max. Ω**
744272121 | 460
| 780
744272251 | 970
744272471 | 1750
744272102 | 3600
744272222 | 7500
744272332 | 8900
744272392 | 9600
744272472 | 13000
尺寸 mm
---
A | 10.0
B | 8.70
C | 6.50
D | 6.22
E | 7.62
F | 0.30
G | 1.25
额定电压DC 80 V
额定电流 2.2 A
容差 ±40 %
电感 220 µH
电阻DC） ≤32 mΩ
额定电流Max 2.2 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 32 mΩ
安装方式 Surface Mount
引脚数 4
封装 10mm x 8.7mm x 6.5mm
长度 10 mm
宽度 10 mm
高度 6.5 mm
封装 10mm x 8.7mm x 6.5mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Communications & Networking, 电源管理, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
