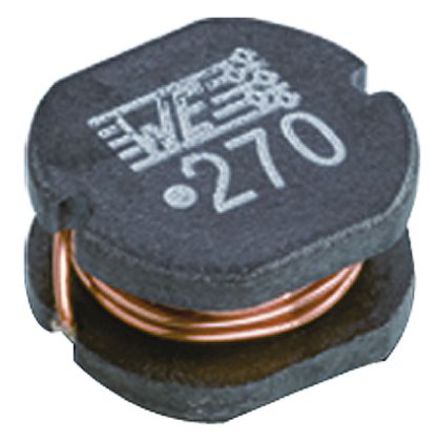

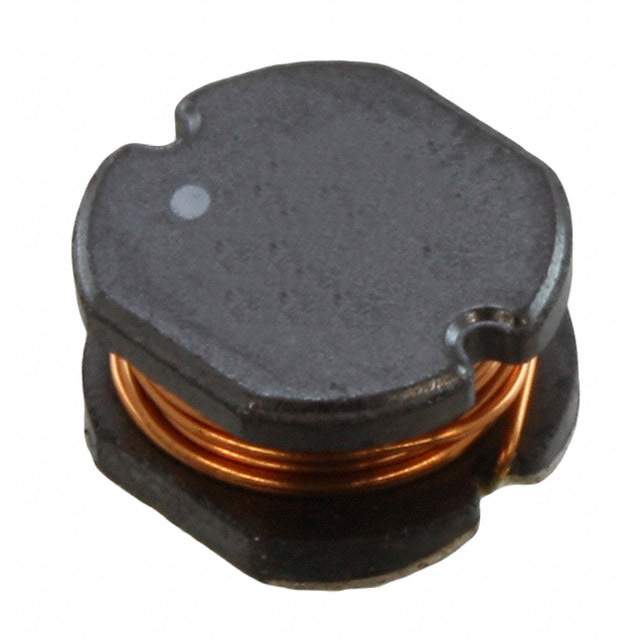

WURTH ELEKTRONIK 744776215 表面贴装功率电感器, WE-PD2系列, 150 µH, ± 10%, 非屏蔽, 0.47 ohm, 810 mA
WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器,电流能力高达 14A。 推荐用于回流焊接,WE-PD2 系列电感器适合以下应用:低工作电压的开关调节器(计算机、便携式计算机、手机和寻呼机);集成直流/直流转换器;特别适用于效率极高的开关调节器
尺寸 mm
---
管壳尺寸 | A | B | C | D
4532 | 4.0 | 4.5 | 3.2 | 1.0
5820 | 5.0 | 5.8 | 2.0 | 2.0
5848 | 5.0 | 5.8 | 4.5 | 2.0
7850 | 7.0 | 7.8 | 5.0 | 3.0
1054 | 9.0 | 10.0 | 5.4 | 3.5
得捷:
FIXED IND 150UH 810MA 470MOHM SM
欧时:
Wurth WE-PD2 系列 150 μH 绕线贴片电感器 744776215, ±10%容差, 810mA Idc, 470mΩ最大直流电阻
e络盟:
WURTH ELEKTRONIK 744776215 表面贴装功率电感器, WE-PD2系列, 150 µH, ± 10%, 非屏蔽, 0.47 ohm, 810 mA
Newark:
# WURTH ELEKTRONIK 744776215 Surface Mount Power Inductor, WE-PD2 Series, 150 µH, 810 mA, 900 mA, Unshielded, 0.47 ohm
额定电流 810 mA
容差 ±10 %
电感 150 µH
自谐频率 5.00 MHz
产品系列 WE-PD2
电阻 300 mΩ
共振频率 5.00 MHz
电感公差 ±10 %
电阻DC) 470 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.47 Ω
安装方式 Surface Mount
引脚数 2
封装 10mm x 9mm x 5.4mm
长度 10 mm
高度 5.4 mm
封装 10mm x 9mm x 5.4mm
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
