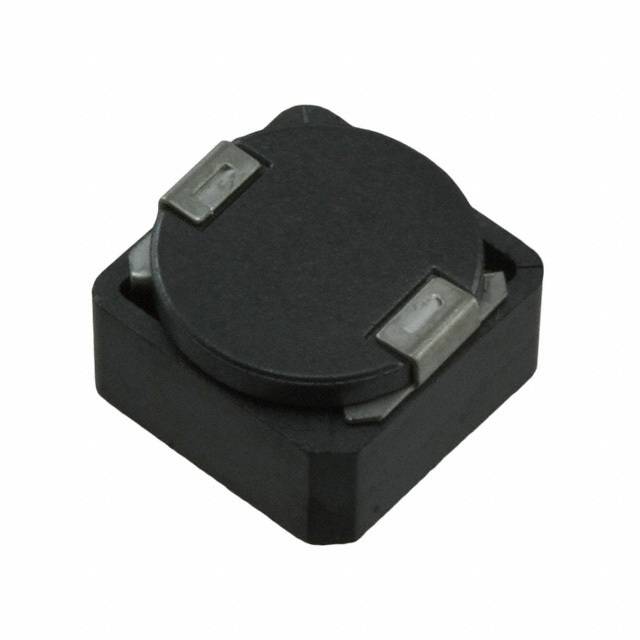

WURTH ELEKTRONIK 7447797360 表面贴装功率电感器, WE-PDF系列, 3.6 µH, ± 20%, 屏蔽, 0.0122 ohm, 8.2 A
WE-PDF 系列磁性屏蔽线绕扼流圈
磁芯材料 NiZn
扁平电线功率器
先进的工作温度： -40 至 +150°C
磁性屏蔽，可导致低漏泄现场
低自损耗
高饱和电流
扁平电线线圈，高频率范围时损耗较低
高自谐振频率
推荐的焊接剖面：回流
适用于高频切换调节器应用
### Wurth 非标准表面安装电感器（扼流圈）
得捷:
FIXED IND 3.6UH 8.2A 12.2MOHM SM
欧时:
Wurth WE-PDF 系列 铁氧体芯材 3.6 μH 绕线贴片电感器 7447797360, ±20%容差, 6.8A Idc
e络盟:
功率电感SMD, 3.6 µH, 8.2 A, 屏蔽, 8.5 A, WE-PDF系列, 10.2mm x 10.2mm x 4.5mm
立创商城:
3.6uH ±20% 8.5A 12.2mΩ
Newark:
# WURTH ELEKTRONIK 7447797360 Surface Mount Power Inductor, WE-PDF Series, 3.6 µH, 8.2 A, 8.5 A, Shielded, 0.0122 ohm
额定电流 8.2 A
容差 ±20 %
电感 3.6 µH
自谐频率 55 MHz
产品系列 WE-PDF
共振频率 56.0 MHz
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤12.2 mΩ
工作温度Max 150 ℃
工作温度Min -40 ℃
电阻DC Max 0.0122 Ω
安装方式 Surface Mount
引脚数 2
封装 10.2mm x 10.2mm x 4.5mm
长度 10.2 mm
高度 4.5 mm
封装 10.2mm x 10.2mm x 4.5mm
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
