744028003概述

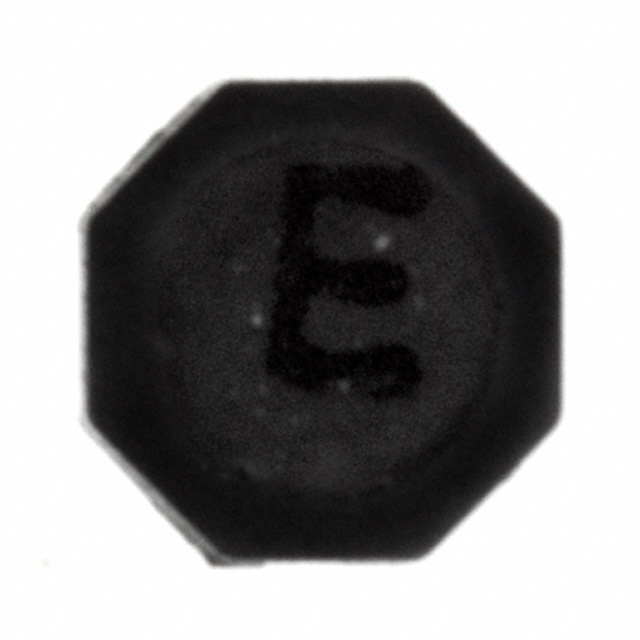

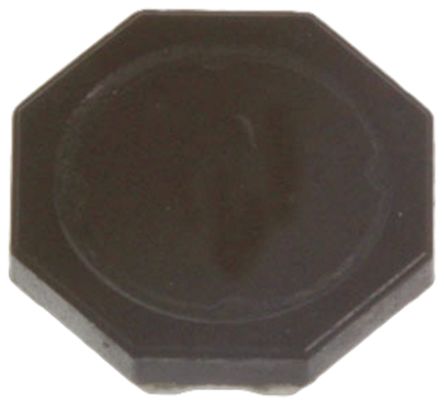

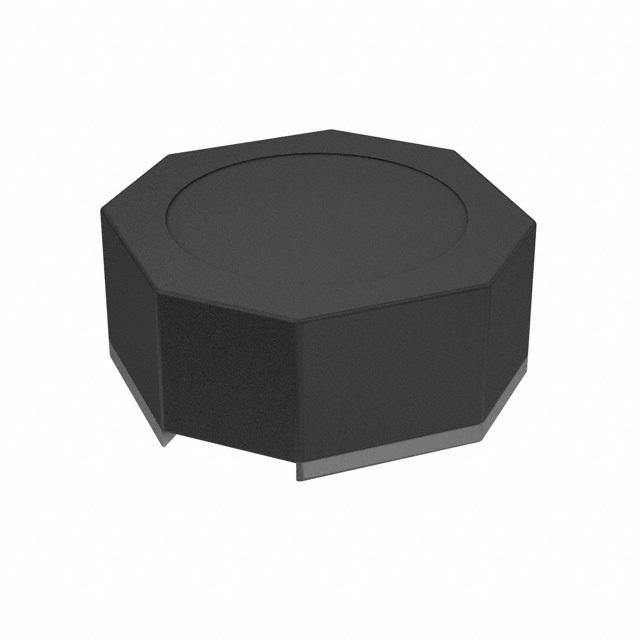

WURTH ELEKTRONIK 744028003 表面贴装功率电感器, WE-TPC系列, 3.3 µH, ± 30%, 屏蔽, 0.22 ohm, 1 A
WE-TPC 系列 2.8mm 方形磁性屏蔽线绕扼流圈
WE-TPC 系列为超扁平功率器，具有大电流能力
磁性屏蔽，可导致低漏泄现场
工作温度：–40 至 +125°C
应用：便携式电源（例如 PDA、数码相机、PCMCIA 卡和显示器）；直流/直流转换器；嵌入式 PC；移动数据收集、遥测
Dimensions mm
---
**Package** | **Dimensions L x W x H**
M | 4.8 x 4.8 x 1.8 mm
LH | 5.8 x 5.8 x 2.8 mm
744028003中文资料参数规格
技术参数
额定电流 1 A
容差 ±30 %
电感 3.3 µH
自谐频率 80 MHz
产品系列 WE-TPC
电阻 185 mΩ
共振频率 80.0 MHz
电感公差 ±30 %
测试频率 100 kHz
电阻DC） ≤220 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.22 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 2.8mm x 2.8mm x 1.1mm
外形尺寸
长度 2.8 mm
宽度 2.8 mm
高度 2.8 mm
封装 2.8mm x 2.8mm x 1.1mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
