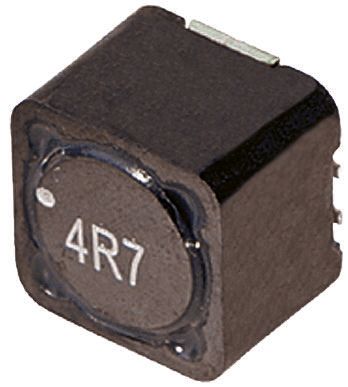

7447715220图片2

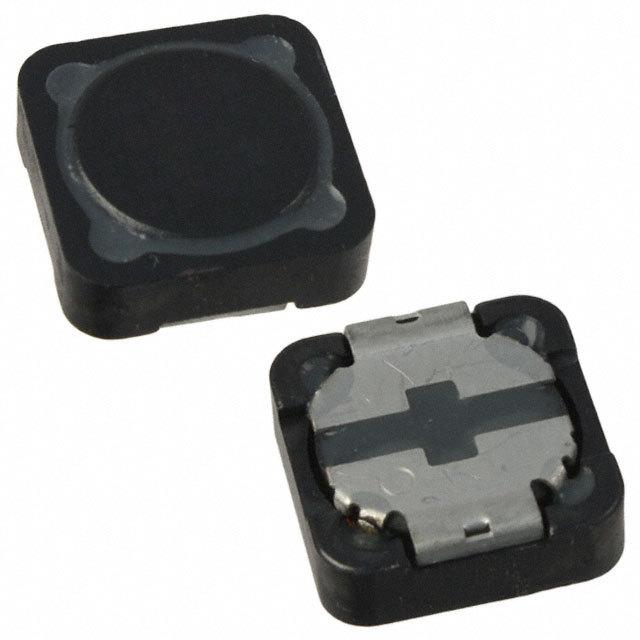

7447715220图片3
7447715220图片4
7447715220图片5
7447715220图片6
7447715220概述

WURTH ELEKTRONIK  7447715220  表面贴装功率电感器, WE-PD系列, 22 µH, ± 20%, 屏蔽, 0.065 ohm, 2.9 A

WE-PD 系列磁性屏蔽线绕扼流圈

Wurth WE-PD 线绕表面安装器为磁性屏蔽,从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面:回流。工作温度 -40 至 +125°C。

### 应用

开关调节器带低工作电压

集成直流-直流转换器

开关调节器带高效率 >86%

图形卡

尺寸 mm

---

**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**

**7332** | 7.3 | 7.3 | 3.2 | 2.0

**7345** | 7.3 | 7.3 | 4.5 | 2.0

**1030** | 10 | 10 | 3.0 | 3.0

**1050** | 10 | 10 | 5.0 | 5.0

**1245** | 12 | 12 | 4.5 | 5.0

### 注

塑料基座变体应用由于其单片结构,仅部分适用于高变量或冲击应用。

7447715220中文资料参数规格
技术参数

额定电流 2.9 A

容差 ±20 %

电感 22 µH

自谐频率 15.5 MHz

产品系列 WE-PD

电阻 45.0 mΩ

共振频率 15.5 MHz

电感公差 ±20 %

电阻DC) 65 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.065 Ω

封装参数

安装方式 Surface Mount

封装 12mm x 12mm x 4.5mm

外形尺寸

长度 12 mm

高度 4.5 mm

封装 12mm x 12mm x 4.5mm

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Power Management, 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册
