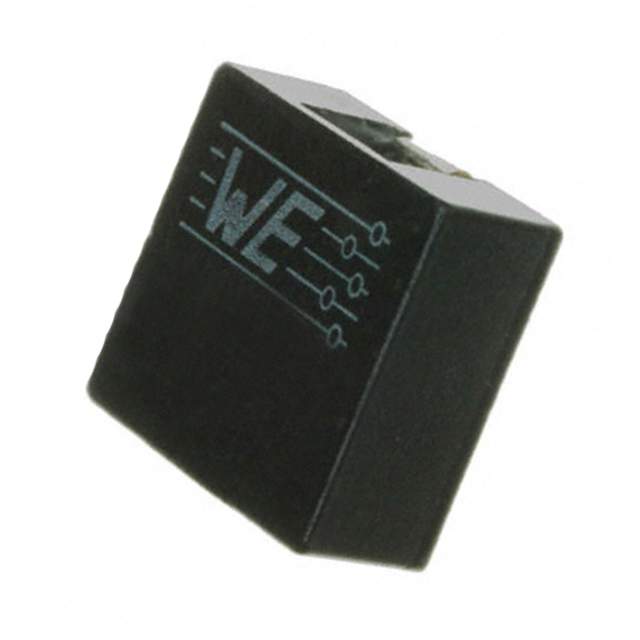

7443556350图片1

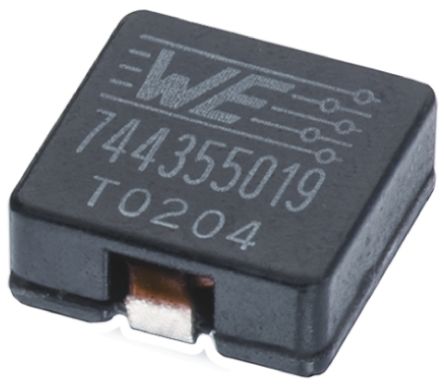

7443556350图片2

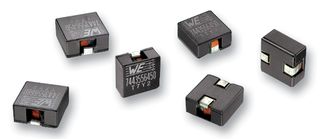

7443556350图片3

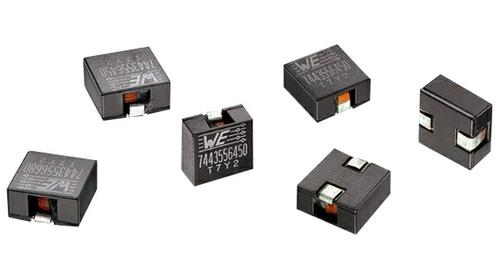

7443556350图片4

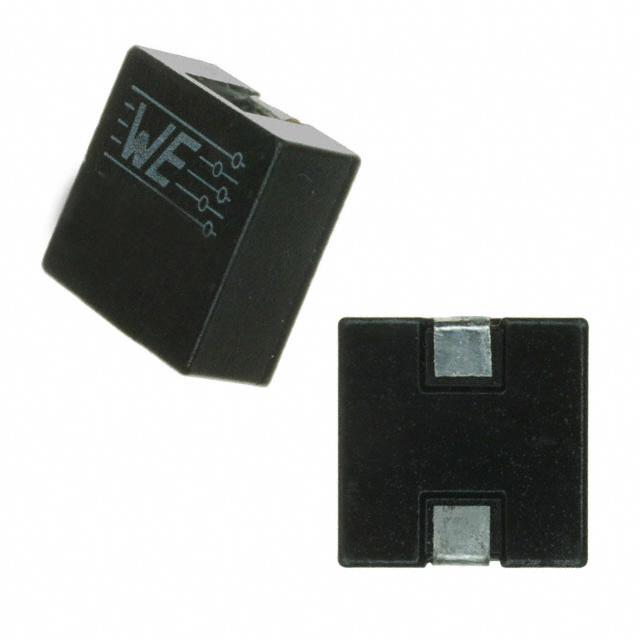

7443556350图片5
7443556350图片6
7443556350图片7
7443556350图片8
7443556350概述

WURTH ELEKTRONIK  7443556350  表面贴装功率电感器, WE-HCI系列, 3.5 µH, ± 20%, 屏蔽, 3100 µohm, 22.5 A

WE-HCI 系列磁性屏蔽线绕扼流圈

### 产品应用

### 特点

WE-HCI 功率器适用于广泛的应用,包括工业计算机、便携式计算机、图形卡和主板。 其他合适的应用包括:直流-直流转换器、过滤器、高电流开关调节器和多相开关调节器。

扁平电线线圈

磁性屏蔽

高电流

极低 DCR 容差

提供多种电感值

低杂散磁场


得捷:
FIXED IND 3.5UH 22.5A 3.1MOHM SM


欧时:
Wurth WE-HCI 系列 屏蔽 WE-Perm2芯材 3.5 μH 绕线贴片电感器 7443556350, ±20%容差, 37A Idc


e络盟:
功率电感SMD, 3.5 µH, 22.5 A, 屏蔽, 37 A, WE-HCI系列, 18.3mm x 18.2mm x 8.9mm


立创商城:
3.5uH ±20% 37A 3.1mΩ


Newark:
# WURTH ELEKTRONIK  7443556350  Surface Mount Power Inductor, WE-HCI Series, 3.5 µH, 22.5 A, 37 A, Shielded, 3100 µohm


7443556350中文资料参数规格
技术参数

额定电流 22.5 A

容差 ±20 %

电感 3.5 µH

自谐频率 38 MHz

产品系列 WE-HCI

电阻 3.10 mΩ

共振频率 38.0 MHz

电感公差 ±20 %

测试频率 100 kHz

电阻DC) 3.1 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.0031 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装 18.3mm x 18.2mm x 8.9mm

外形尺寸

长度 18.3 mm

宽度 18.2 mm

高度 8.9 mm

封装 18.3mm x 18.2mm x 8.9mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC
