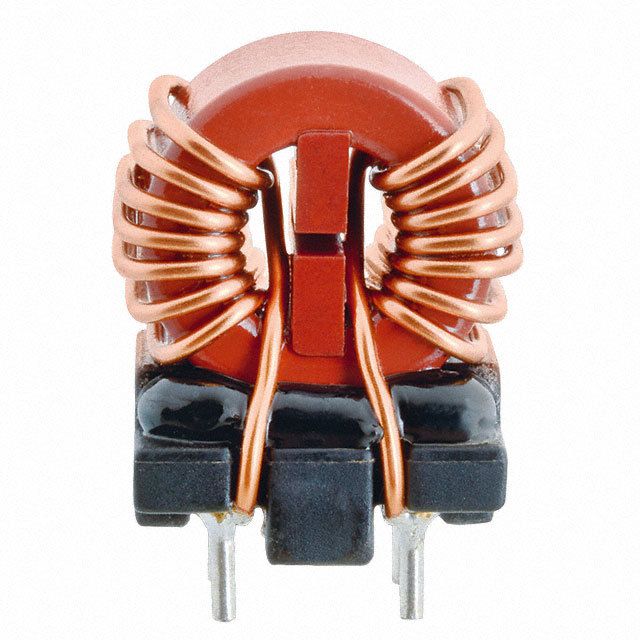

WURTH ELEKTRONIK 744824310 共模扼流圈, 10mH 3A
Wurth WE-CMB XS、M 和 XL 系列共模
Wurth Elektronik 的 WE-CMB 系列共模扼流圈是紧凑型解决方案,即使在低频范围内也可提供高非对称干扰抑制。WE-CMB 系列共模扼流圈以其超紧凑型尺寸最大限度提供高电流。由于已经融入设计中抗电容卷绕技术,WE-CMB 共模扼流圈具有宽带屏蔽。
### 特点和优势:
紧凑设计
气候类别:40/125/21
IEC 60938-2
易燃性:UL 49 V-0
宽工作温度范围:-40°C 至 +125°C
### 产品应用:
WE-CMB 共模扼流圈特别适用于抑制共模噪声和抑制电机中的无线电干扰。合适的应用包括电源线路输入和输出滤波、电力电子以及对没有接地连接的设备进行滤波。
### Wurth 引线器(扼流圈)
额定电压AC 250 V
额定电流 3 A
容差 ±30 %
电感 10 mH
电阻 105 mΩ
电感公差 ±30 %
测试频率 10 kHz
电阻DC) ≤105.0 mΩ
额定电流Max 3 A
额定电流DC 3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 105 mΩ
安装方式 Through Hole
引脚数 4
封装 Vertical, 4 PC Pin
长度 27.5 mm
宽度 18.5 mm
高度 33 mm
封装 Vertical, 4 PC Pin
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Bulk
制造应用 电机驱动与控制, Power Management, 电源管理, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
