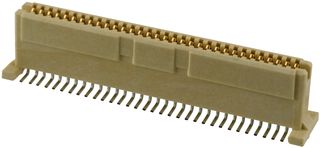

MOLEX 71439-2164 多极连接器
64 路垂直堆叠表面安装插头和
一系列 1.00mm 节距 Mezzanine IEEE 1386 插座,表面安装 SMT双排,用于垂直堆叠应用。
允许 PCI 和 S-bus IEEE 1386 夹层卡连接到 VMEbus 和 Multibus 主板上
适合于 LAN、WAN、电讯、个人计算机和工作站应用
有罩叶片设计(最大程度减小对管座触点的损坏)
低插入力插座
耐高温 LCP 外壳,可用于回流焊接工序
抗焊媒设计
配接高度:8 至 15mm(请参见组装指南)
### 认可
UL 认证组件
### 认可
UL 94 V-0
欧时:
### 64 路垂直堆叠表面安装插头和插座一系列 1.00mm 节距 Mezzanine IEEE 1386 插座,表面安装 SMT双排,用于垂直堆叠应用。允许 PCI 和 S-bus IEEE 1386 夹层卡连接到 VMEbus 和 Multibus 主板上 适合于 LAN、WAN、电讯、个人计算机和工作站应用 有罩叶片设计(最大程度减小对管座触点的损坏) 低插入力插座 耐高温 LCP 外壳,可用于回流焊接工序 抗焊媒设计 配接高度:8 至 15mm(请参见组装指南) 额定电流 | 1A ---|--- 额定电压 | 100V 触点电阻 | 最大 30mΩ 温度额定值 | -55°C 至 +85°C 触点镀层 | 最少 0.76μm 金 组装指南 --- **插头/插座匹配高度** | | | | | | | 插座 | | | | | 插头 | 447-7195 | 447-7202 | 447-7218 | 447-7224 | 797-8966 | 797-6617(无销) 447-7151 | 8mm | - | - | - | 8mm | 8mm 447-7167 | 9mm | 11mm | - | 14mm | 9mm | 9mm 447-7173 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm 670-0894 | 8mm | - | - | - | 8mm | 8mm 670-6482 | 8mm | - | - | - | 8mm | 8mm 670-6486 | 9mm | 11mm | | 14mm | 9mm | 9mm 670-0898 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm 670-6495 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm 670-6498 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm ### 认可UL 认证组件### 1.0 mm 板到板 -(互连系统-信号)
e络盟:
MOLEX 71439-2164 多极连接器
Allied Electronics:
PMC Mezzanine SER 1mm 64Way 2 Row Straight Edge Conn Smnt Female Board to Board
安富利:
Conn IEEE 1386 RCP 64 POS 1mm Solder ST SMD Tube
Chip1Stop:
Conn IEEE 1386 RCP 64 POS 1mm Solder ST SMD Tube
Newark:
# MOLEX 71439-2164 Stacking Board Connector, MICTOR Series, 64 Contacts, Receptacle, 1 mm, Surface Mount, 2 Rows
触点数 64
极性 Female
触点电镀 Gold
额定电流 1 A
排数 2
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Vertical
电路数 64
针脚数 64
额定电压 100 V
安装方式 Surface Mount
引脚间距 991 µm
长度 35.9 mm
宽度 6.1 mm
高度 6.5 mm
引脚间距 991 µm
接插高度 11.0 mm, 12.0 mm
外壳颜色 Natural
颜色 Natural
触点材质 Phosphor Bronze
工作温度 55℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
