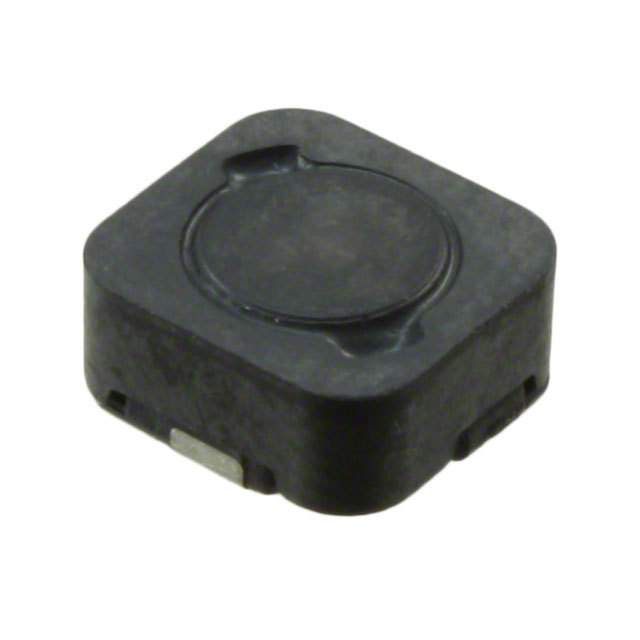

WURTH ELEKTRONIK 7447785122 表面贴装功率电感器, WE-PD系列, 22 µH, ± 25%, 屏蔽, 0.25 ohm, 1.35 A
WE-PD 系列磁性屏蔽线绕扼流圈
Wurth WE-PD 线绕表面安装器为磁性屏蔽，从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面：回流。工作温度 -40 至 +125°C。
开关调节器带低工作电压
集成直流-直流转换器
开关调节器带高效率 >86%
图形卡
### 注
塑料基座变体应用由于其单片结构，仅部分适用于高变量或冲击应用。
### Wurth 非标准表面安装电感器（扼流圈）
欧时:
Inductor SMD shielded WE-PD XS 6033 22uH
立创商城:
22uH ±25% 1.1A 250mΩ
得捷:
FIXED IND 22UH 1.35A 250MOHM SMD
e络盟:
功率电感SMD, 22 µH, 1.35 A, 屏蔽, 1.1 A, WE-PD系列, 6.2mm x 5.9mm x 3.3mm
Newark:
# WURTH ELEKTRONIK 7447785122 Surface Mount Power Inductor, WE-PD Series, 22 µH, 1.35 A, 1.1 A, Shielded, 0.25 ohm
额定电流 1.35 A
容差 ±25 %
电感 22 µH
自谐频率 23 MHz
产品系列 WE-PD
电阻 210 mΩ
共振频率 23.0 MHz
电感公差 ±25 %
测试频率 100 kHz
电阻DC） ≤250 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.25 Ω
安装方式 Surface Mount
引脚数 2
封装 6033
长度 5.9 mm
宽度 6.2 mm
高度 3.3 mm
封装 6033
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, 电源管理, 开关调节器带高效率 >86%, Portable Devices, 集成直流-直流转换器, 工业, 图形卡, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
