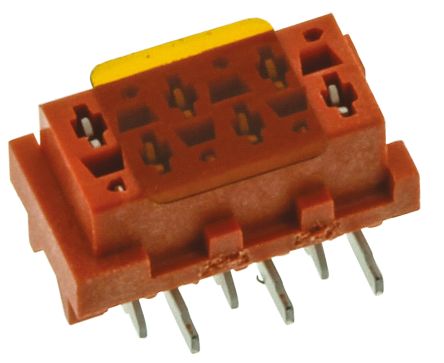

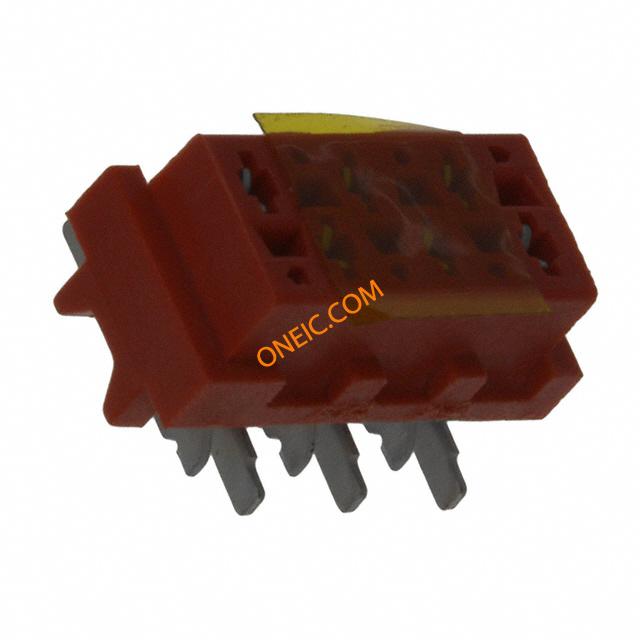

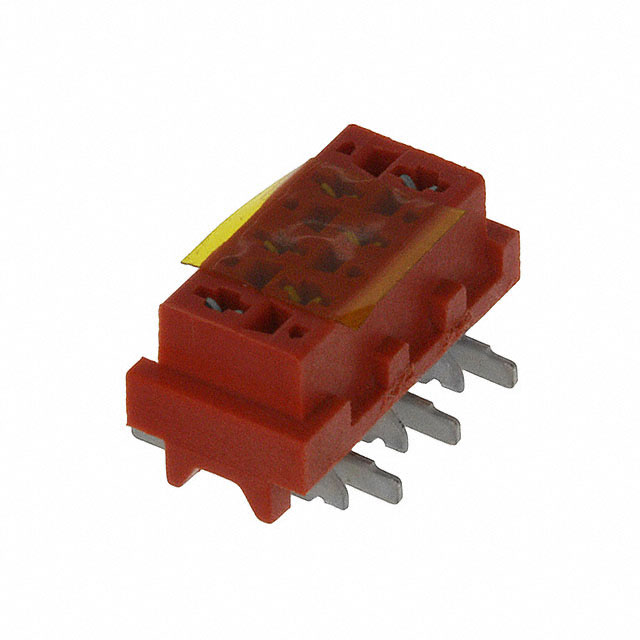

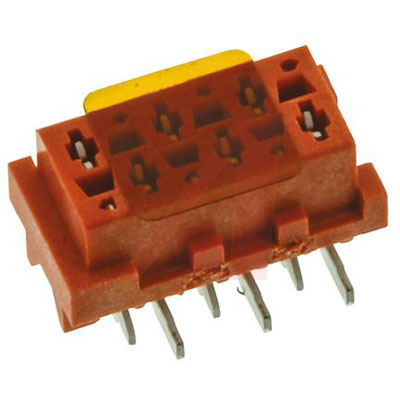

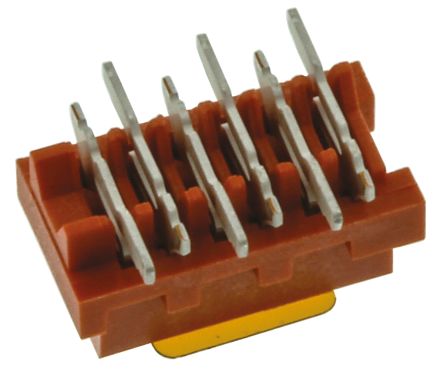

AMP FROM TE CONNECTIVITY 7-188275-6 板至板连接, Micro-MaTch系列, 6 触点, 插座, 1.27 mm, 表面安装 , 2 排
Micro-MaTch 1.27mm 母板载 SMT 插座
Micro-MaTch 母板载 SMT 插座适用于垂直和直角板对板及线对板互连。Micro-MaTch 系列的连接器采用节省空间的紧凑设计，具有 1.27 mm 节距。母触点具有触点弹簧系统，可防止摩擦腐蚀。定位弹簧可防止由振动和热膨胀造成的公和母触点之间的移动。防止接触点移动可以形成气密性连接，使接触弹簧系统具有防摩擦效果。这些 Micro-MaTch 母板载 SMT 插座经极化，可防止错配。部件号 x-338069-x 具有锁定闩锁，用于牢固配接连接。
### 特点和优势
紧凑节省空间的设计
完全镀锡的触点
触点弹簧，可防止摩擦腐蚀
气密性连接
极化以防止错配
提供带锁定闩锁的型号，用于牢固配接连接
### 应用
这些 Micro-MaTch 连接器设计用于各种应用。这些应用包括：
生产和材料处理设备
机器人和电动机
控制装置
中央加热装置
汽车收音机
导航系统
仪表板系统
基站
机顶盒
音频设备
触点数 6
极性 Female
触点电镀 Tin over Nickel
额定电压AC 230 V
额定电流 1.5 A
绝缘电阻 1000 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 6
接触电阻 50 mΩ
触点额定电流 1.50 A
额定电流Max 1.5A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 100 VDC
额定电压 230 V
接触电阻Max 10 mΩ
安装方式 Surface Mount
引脚数 6
封装 SMD
引脚间距 1.27 mm
长度 9.7 mm
宽度 7 mm
高度 5.3 mm
封装 SMD
引脚间距 1.27 mm
外壳颜色 Red
颜色 Red
触点材质 Phosphor Bronze
材质 Polyamide PA
工作温度 -40℃ ~ 105℃
外壳材质 Nylon 4/6
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Aerospace, Defence, Military, 音频, 工业, Industrial, 国防, 汽车，通用, 军用与航空, Audio
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8538908040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
7-188275-6 TE Connectivity 泰科 | 当前型号 | 当前型号 |
188275-6 泰科 | 类似代替 | 7-188275-6和188275-6的区别 |
4409SM-06-CP Multicomp | 功能相似 | 7-188275-6和4409SM-06-CP的区别 |
