74HC541N概述
NXP 74HC541N 芯片, 74HC CMOS逻辑器件
The is a 3-state octal buffer/line Driver features two output enables OE1 and OE2. A high on OEn causes the outputs to assume a high-impedance OFF-state. Inputs include clamp diodes that enable the use of current limiting resistors to interface inputs to voltages in excess of VCC.
- .
- Non-inverting outputs
- .
- CMOS input level
- .
- ESD protection HBM JESD22-A114F exceeds 2000V
ESD sensitive device, take proper precaution while handling the device.
74HC541N中文资料参数规格
技术参数
电源电压DC 5.00 V, 6.00 V max
输出接口数 8
通道数 8
针脚数 20
位数 8
逻辑门个数 8
输入数 8
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Through Hole
引脚数 20
封装 DIP
外形尺寸
封装 DIP
其他
产品生命周期 Unknown
包装方式 Each
制造应用 通信与网络, 信号处理, Signal Processing, Communications & Networking
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17

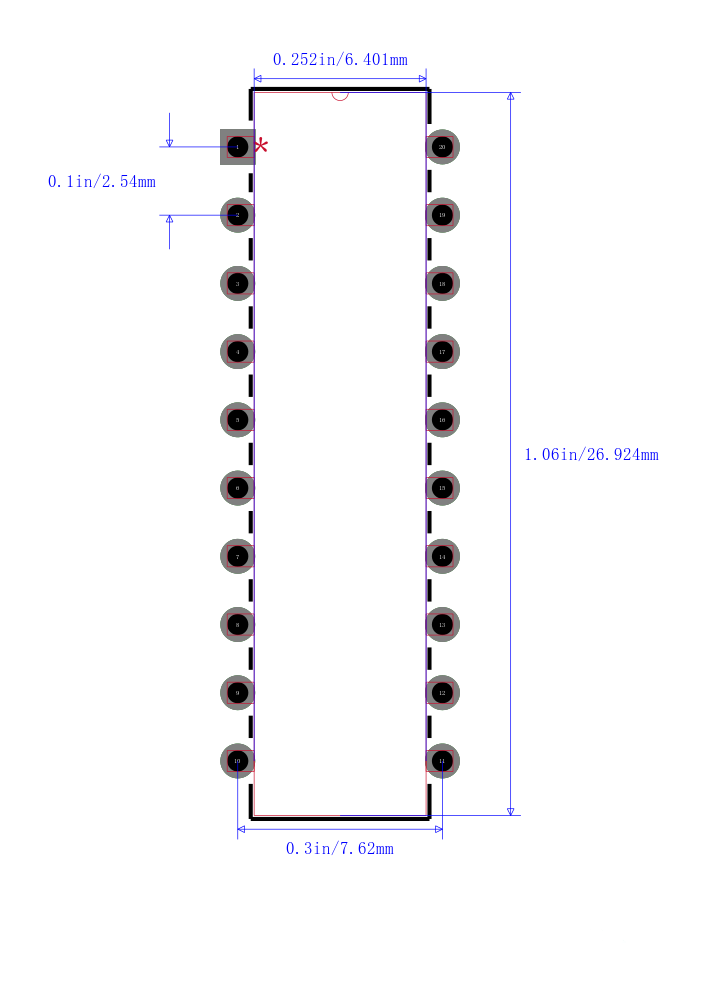

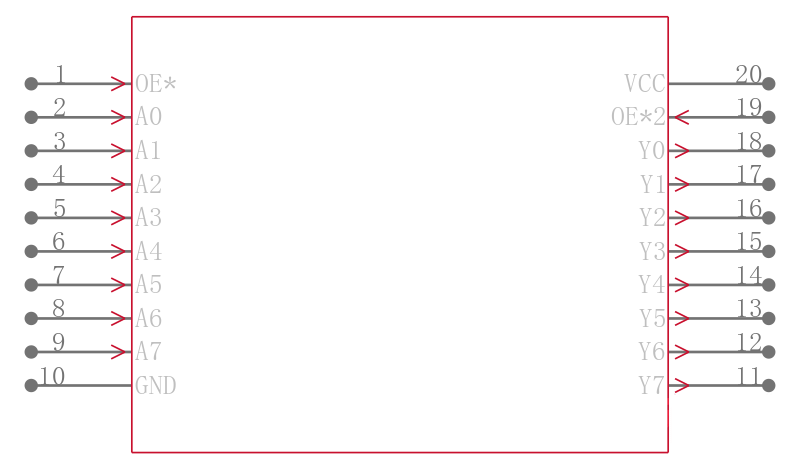

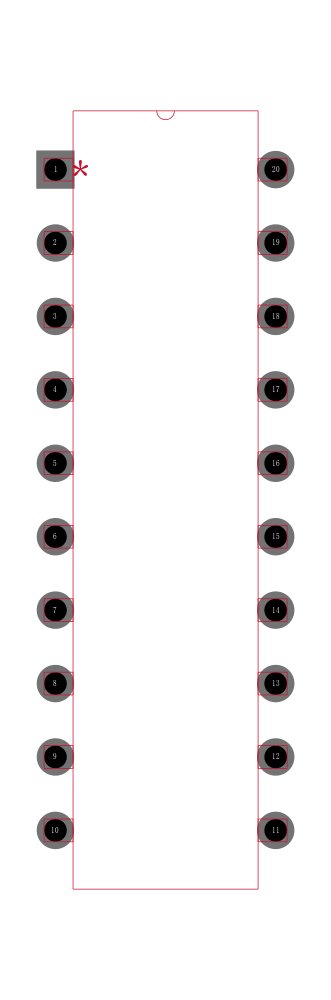

74HC541N引脚图与封装图
