76342-305LF

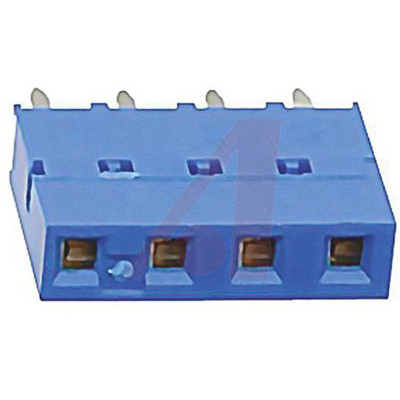

76342-305LF图片1

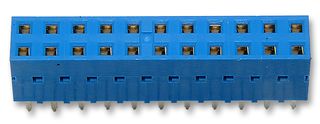

76342-305LF图片2

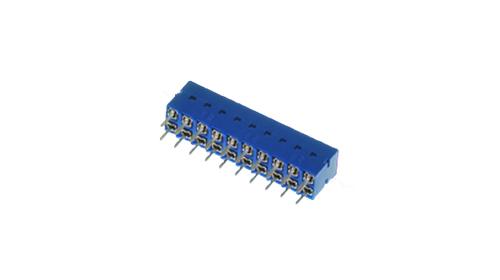

76342-305LF图片3
76342-305LF图片4
76342-305LF图片5
76342-305LF图片6
76342-305LF概述

AMPHENOL FCI  76342-305LF  板至板连接, Dubbox 76342系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排

薄型表面安装垂直插座

Dubox 板对板薄型表面安装垂直插座具有预受应力双臂设计触点,可实现低插入力。这些 Dubox 板对板薄型垂直插座接合区镀金 0.76 μm,印刷电路板引线则采用表面无光泽锡。

**主要制造商部件号:**

89898-3xxLF:表面安装,双排,双接入

91601-3xxLF:表面安装,单排,顶部接入

### 注

有关匹配的管座,请参见库存号


得捷:
CONN RCPT 10POS .100 DBL STR PCB


欧时:
Amphenol FCI DUBOX 系列 2行 10路 直向 2.54mm节距 通孔 印刷电路板插座 76342-305LF, 焊接端接


e络盟:
AMPHENOL FCI  76342-305LF  板至板连接, Dubbox 76342系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排


Allied Electronics:
Conn; Rect; PCBSocket; 10Cnts; Thru-Hole; 76342Series; TopEntry; 2Row


安富利:
Conn Socket Strip RCP 10 POS 2.54mm Solder ST Thru-Hole Tube


Chip1Stop:
Conn Socket Strip RCP 10 POS 2.54mm Solder ST Thru-Hole Tube


Verical:
Conn Socket Strip RCP 10 POS 2.54mm Solder ST Top Entry Thru-Hole Tube


76342-305LF中文资料参数规格
技术参数

触点数 10

极性 Female

触点电镀 Gold

额定电流 3 A

绝缘电阻 100 GΩ

排数 2

针脚数 10

额定电流Max 3A/触头

额定电压Max 1000 VAC

额定电压 1 kV

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 12.62 mm

宽度 5.08 mm

高度 7 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Blue

颜色 Blue

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买76342-305LF
型号: 76342-305LF
制造商: FCI Electronics 法马通
描述:AMPHENOL FCI  76342-305LF  板至板连接, Dubbox 76342系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排
替代型号76342-305LF
型号/品牌 代替类型 替代型号对比

76342-305LF

FCI Electronics 法马通

当前型号

当前型号

76342-305

法马通

完全替代

76342-305LF和76342-305的区别

215307-5

泰科

功能相似

76342-305LF和215307-5的区别

8510-4500PL

3M

功能相似

76342-305LF和8510-4500PL的区别
