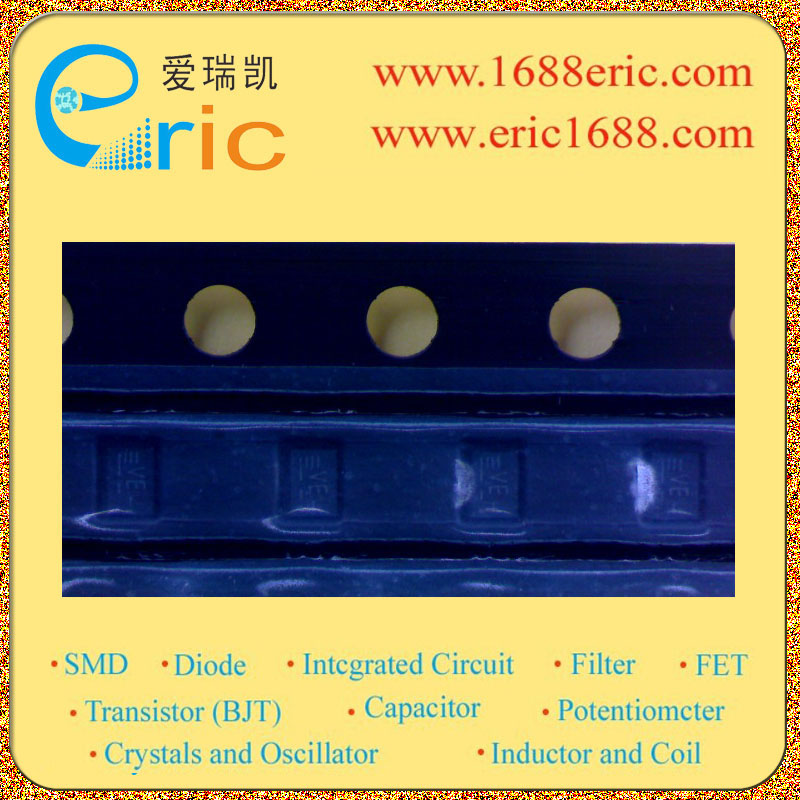

IC 与门 74LVC1G08GM XQFN8 marking/标记
逻辑类型Logic Type| 与门 AND Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 200uA 输出高，低电平电流Current - Output High, Low| -32mA，32mA 低逻辑电平Logic Level - Low| 0.7V~0.8V 高逻辑电平Logic Level - High| 1.7V~2V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 1.7ns @ 5V，50pF Description & Applications| Single 2-input AND gate；FEATURES Wide supply voltage range from 1.65 V to 5.5 V High noise immunity Complies with JEDEC standard: JESD8-7 1.65 V to 1.95 V JESD8-5 2.3 V to 2.7 V JESD8-B/JESD36 2.7 V to 3.6 V ±24 mA output drive VCC = 3.0 V CMOS low power consumption Latch-up performance ≤250 mA Direct interface with TTL levels Inputs accept voltages up to 5 V ESD protection: HBM JESD22-A114F exceeds 2000 V MM JESD22-A115-A exceeds 200 V Multiple package options Specified from −40 °C to +85 °C and −40 °C to +125 °C 描述与应用| 单路双输入与门；特性 从1.65 V至5.5 V的宽电源电压范围 高抗干扰 符合JEDEC标准： JESD8-7（1.65 V至1.95 V） JESD8-5（2.3 V到2.7 V） JESD8-B/JESD36（2.7 V至3.6 V） ±24 mA输出驱动器（VCC=3.0 V） CMOS低功耗 闭锁性能≤250毫安 直接接口TTL水平 接受输入电压高达5 V ESD保护： HBM JESD22-A114F超过2000 V MM JESD22-A115-A超过200 V 多种封装选项 从-40°C至+85°C和-40°C至+125°C
