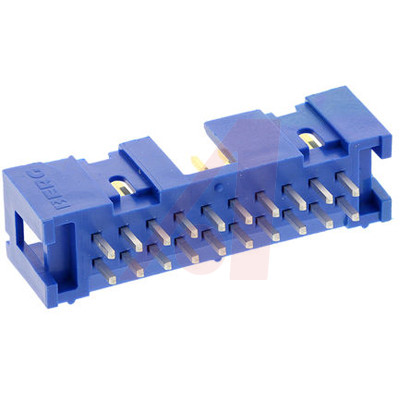

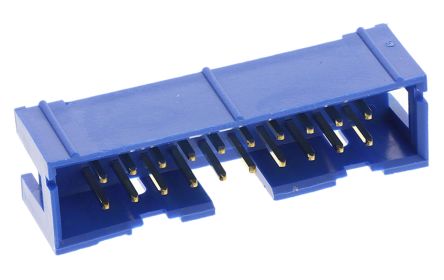

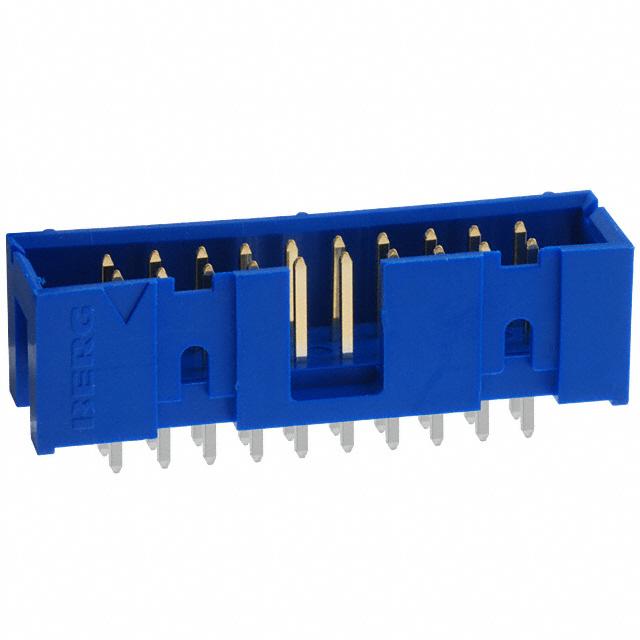

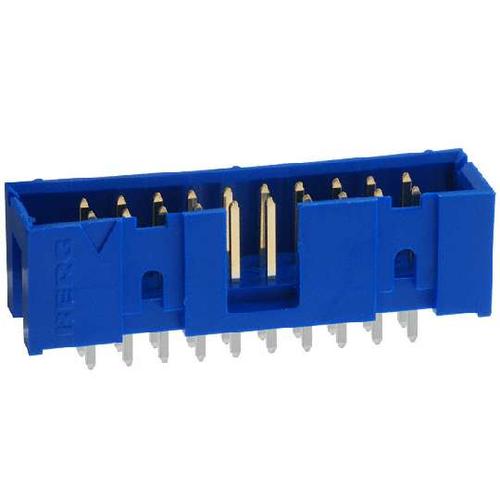

AMPHENOL FCI 75869-104LF 线至板连接器, 直型, Quickie系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排
双排通孔针座，直向
此系列的 2.54 mm 节距 Quickie 有罩管座引脚触点区域为钯镍合金镀金，印刷电路板引线则采用表面无光泽锡。 这些 2.54 mm 节距 Quickie 有罩引脚管座设计具有极化功能，具体取决于触点数量，请参见表格。
无极化：75869-1- .
- *30**LF、75869-1**31**LF 和 75869-1**32**LF
- .
- *01**LF 和 75869-1**02**LF
- .
- *03**LF、75869-1**04**LF 和 75869-1**05**LF
**极化** | **位置数** | **库存号**
---|---|---
无 | 2x3、2x3、2x4 | 673-7682、673-7694、673-7708
仅右侧 | 2x5、2x7 | 771-0079、771-0072
右和左 | 2x8、2x10、2x13、2x17 | 771-0076、771-0085、771-0088、771-0082
### 注
有关匹配的 IDC Quickie 插座，请参见典型库存号 673-7682。
触点数 20
极性 Male
触点电镀 Gold
额定电流 3 A
绝缘电阻 100 GΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 20
拔插次数 250
安装角度 90.0 °
额定电流Max 3A/触头
额定电压 500 VAC
安装方式 Through Hole
引脚间距 2.54 mm
长度 32.61 mm
宽度 9.55 mm
高度 9.57 mm
引脚间距 2.54 mm
外壳颜色 Blue
颜色 Blue
触点材质 Phosphor Bronze
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 工业, Industrial, -
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
