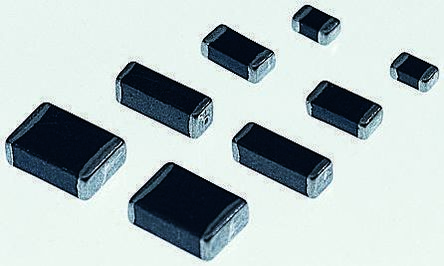

74479776247图片1

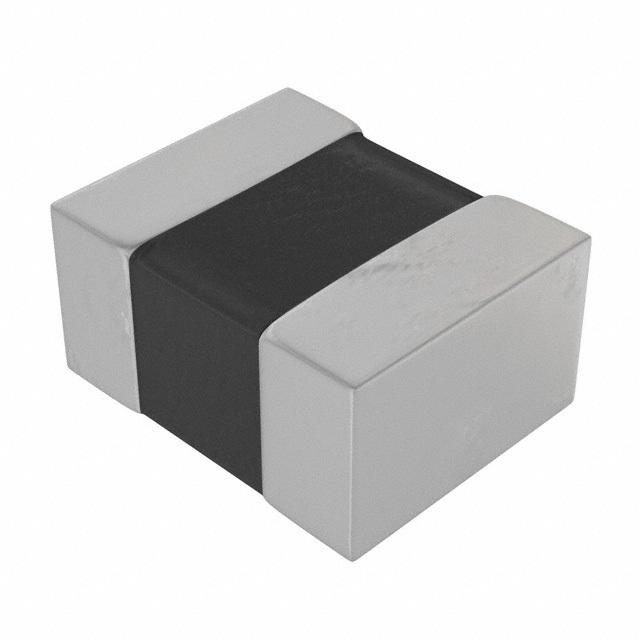

74479776247图片2

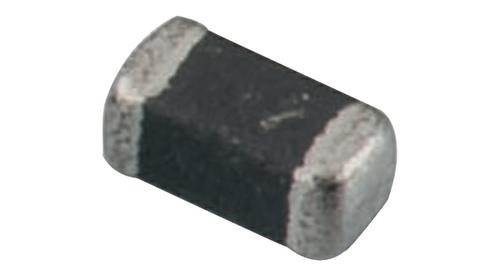

74479776247图片3
74479776247图片4
74479776247图片5
74479776247图片6
74479776247图片7
74479776247图片8
74479776247概述

WURTH ELEKTRONIK  74479776247  表面贴装高频电感器, WE-PMI系列, 4.7 µH, ± 20%, 0806 [2016 公制], 45 MHz, 0.16 ohm

Wurth 0806 WE-PMI 系列电源多层器

0806 WE-PMI 系列电源多层电感器,具有磁性屏蔽结构,可消除串扰。 这些 WE-PMI 电源多层电感器适用于电流高达 1.8A、DCR 值低于 0.2Ω、工作温度范围在 -40 到 + 125°C 之间的应用。 这些 0806 WE-PMI 电源多层电感器的典型应用包括直流/直流转换器,尤其是在高切换频率 >1MHz 下,和便携式设备,例如 PDA 和数码相机。

紧凑型多层表面安装片式磁珠扼流圈,磁性屏蔽以消除串扰。

适用于最大 2.5A 的大电流应用

DCR 值低于 0.2Ω

工作温度范围:-40°C 至 +125°C

推荐用于回流焊接

应用包括:直流/直流转换器,尤其是高切换频率;便携式设备,例如 PDA 和 数码相机

### 表面安装 0806 电感器(扼流圈)

74479776247中文资料参数规格
技术参数

额定电流 1 A

容差 ±20 %

电感 4.7 µH

自谐频率 45 MHz

Q值 10

产品系列 WE-PMI

共振频率 53.0 MHz

电感公差 ±20 %

测试频率 1 MHz

电阻DC) 160 mΩ

额定电流DC 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.16 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装 0806

外形尺寸

长度 2 mm

宽度 1.6 mm

高度 1 mm

封装 0806

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Portable Devices, 消费电子产品, 便携式器材, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册
