74HC688D概述

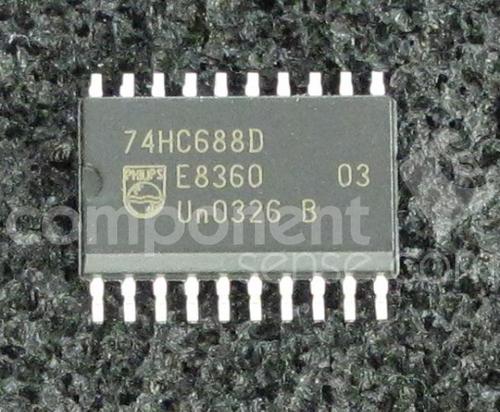

NXP 74HC688D 芯片, 74HC CMOS逻辑器件
The is a 8-bit CMOS Magnitude Comparator pin compatible with low power Schottky TTL LSTTL. It performs comparison of two 8-bit binary or BCD words. The output provides P = Q\\.
- .
- Compare two 8-bit words
- .
- Output capability - Standard
- .
- Complies with JEDEC standard No. 7A
74HC688D中文资料参数规格
技术参数
电源电压DC 2.00V min
通道数 8
针脚数 20
位数 8
逻辑门个数 1
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC
外形尺寸
长度 13 mm
宽度 7.6 mm
高度 2.45 mm
封装 SOIC
其他
产品生命周期 Unknown
包装方式 Each
制造应用 Consumer Electronics, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
