794616-8

TE Connectivity 微型 MATE-N-LOK 3mm 自由悬挂电缆安装插头外壳一系列 TE Connectivity 微型 MATE-N-LOK 3mm 中心线自由悬挂单排和双排电缆安装插头外壳，用于线到线应用。 这些微型 MATE-N-LOK 3mm 插头外壳由黑色 UL94V-0 尼龙制成，经极化，有助于配接对准和插片锁定，可确保牢固的配接固定。 有关合适的引脚触点，请参见库存号 720-2165（典型）。 有关配接连接器，请参见微型 MATE-N-LOK 3mm 插座外壳，库存号 495-9063（典型）。2-6 触点位置 - 单排 2-24 触点位置 - 双排 ### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统线对线和线对板连接器系统，带 3mm 栅格分隔触点。 提供单排和双排配置。典型用途包括各种器具，仪器仪表，工业机械，家用设备以及安全系统行业。技术参数 --- 电压额定值 | 250V 额定电流 | 20 AWG 电线上最大值 5.0 A 触点电阻 | 最终最大值 20 mΩ 触点材料 | 磷青铜 电镀接触配接面积 | 锡 绝缘电阻 | 最低 1000 MΩ 介电耐电压 | 1500 V 交流 外壳和管座材料 | 尼龙 外壳易燃性等级 | UL 94V-0 工作温度 | -40°C 至 +105°C 接合力 | 每个触点最大值 6.67N

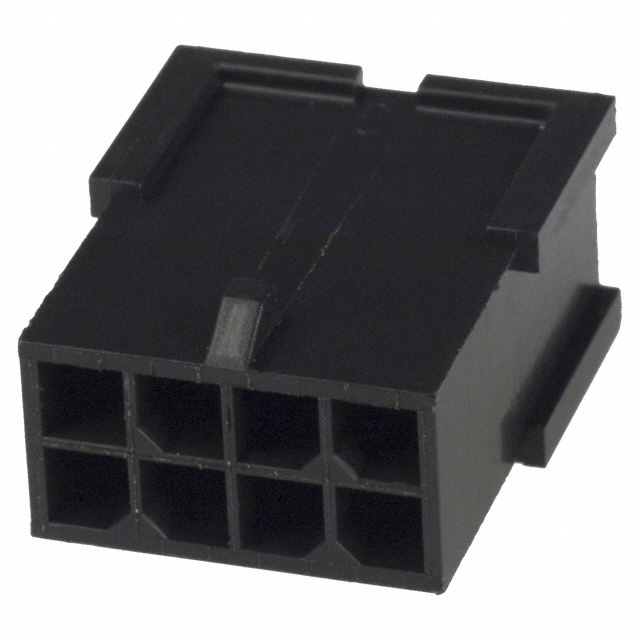

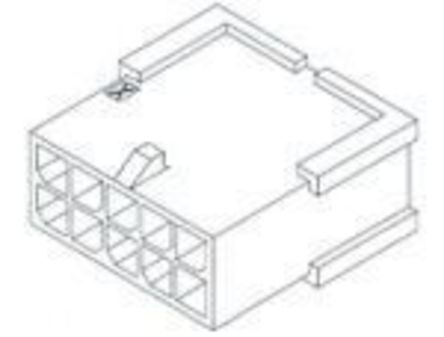

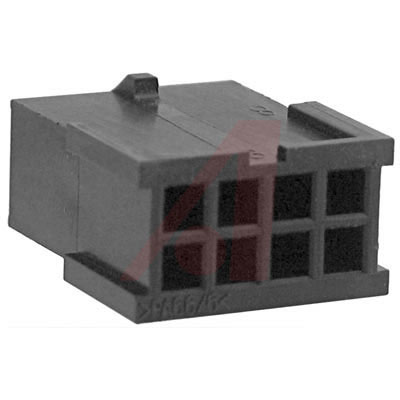

微型 MATE-N-LOK 3mm 自由悬挂电缆安装插头外壳

一系列 TE Connectivity 微型 MATE-N-LOK 3mm 中心线自由悬挂单排和双排电缆安装插头外壳，用于线到线应用。 这些微型 MATE-N-LOK 3mm 插头外壳由黑色 UL94V-0 尼龙制成，经极化，有助于配接对准和插片锁定，可确保牢固的配接固定。 有关合适的引脚触点，请参见库存号 720-2165（典型）。 有关配接，请参见微型 MATE-N-LOK 3mm 插座外壳，库存号 495-9063（典型）。

2-6 触点位置 - 单排

2-24 触点位置 - 双排

### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统

微型 MATE-N-LOK 3mm 连接器系统是线对线和线对板连接器系统，触点在 3mm 中心线上，最大额定电流为 5A。此连接器系统包含用于线对线和线对板配置的插头和插座，以及用于线对板连接的印刷电路板管座。组合后，这些连接器可用于各种工业和消费应用。微型 MATE-N-LOK 3 mm 连接器系列包含带薄型 4.7 mm 配接高度的型号，使其特别适用于 LED 照明应用
