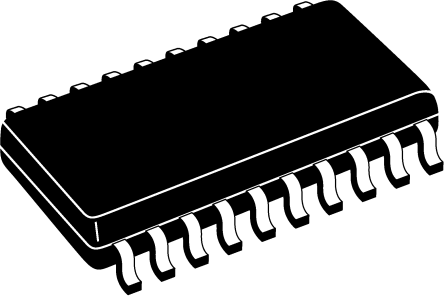

74HCT540D图片1
74HCT540D图片2
74HCT540D图片3
74HCT540D图片4
74HCT540D图片5
74HCT540D图片6
74HCT540D概述

NXP  74HCT540D  缓冲器/线路驱动器, 反相, 3态, 8门, 1输入, 4.5V至5.5V, SOIC-20

The is an octal inverting Buffer/Line Driver with 3-state outputs. The device features two output enables OE1 and OE2. A HIGH on OEn causes the outputs to assume a high-impedance OFF-state. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.

.
Complies with JEDEC standard no. 7A
.
Input TTL level
74HCT540D中文资料参数规格
技术参数

电源电压DC 5.00 V

输出接口数 8

通道数 8

针脚数 20

位数 8

逻辑门个数 8

输入数 8

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC

外形尺寸

长度 13 mm

宽度 7.6 mm

高度 2.45 mm

封装 SOIC

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Automotive, Automation & Process Control, Signal Processing, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买74HCT540D
型号: 74HCT540D
制造商: NXP 恩智浦
描述:NXP  74HCT540D  缓冲器/线路驱动器, 反相, 3态, 8门, 1输入, 4.5V至5.5V, SOIC-20
