796949-4概述

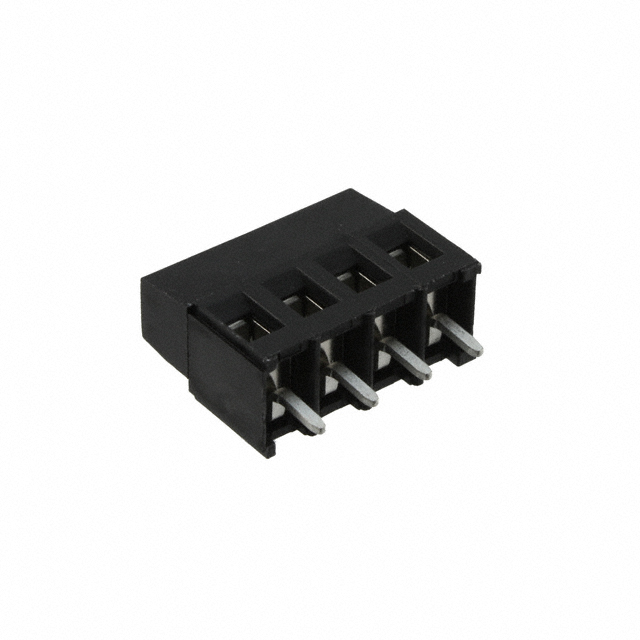

4 位置 5.08 mm 间距 30-12 AWG 欧式接线端子

4 接线板 - 线至板 水平,带板 0.200"(5.08mm) 通孔


得捷:
TERM BLK 4P SIDE ENT 5.08MM PCB


贸泽:
固定接线端子 5.08MM VERTICAL 4P wire protector


e络盟:
端子排


艾睿:
This eurostyle block 796949-4 PCB terminal block developed by TE Connectivity will mend different gage wires together. It has a straight body orientation. It has a maximum voltage rating of 300 VAC. This is a 1-row connector. Its pitch is 5.08 mm. 796949-4 is housed in polyamide 6/6. This device has a maximum current rating of 17.5 A/contact. It uses the solder termination method. This quick disconnect terminal has an operating temperature of -40 to 105 °C. Its wire is 12-30 AWG. This product is 20.32 mm long, 15.2 mm tall and 9 mm deep.


Allied Electronics:
Conn; Term Blk; PCB; 4; 5.08 mm; Front; 30-12 AWG; Black; 17.5 A; 300 V


安富利:
Conn Terminal Block 4 POS 5.08mm Solder ST Thru-Hole 17.5A/Contact


Chip1Stop:
Conn Eurostyle Block 4 POS 5.08mm Solder ST Thru-Hole 17.5A/Contact Box


Verical:
Conn Eurostyle Block HDR 4 POS 5.08mm Solder ST Thru-Hole 17.5A/Contact Box


MASTER:
Wire-To-Board Terminal Block - 5.08 mm - 4 Positions - 30 AWG - 12 AWG - 3 mm² - Screw.


Powell:
Terminal Block Connectors


Online Components:
TERMINAL BLOCK PCB MOUNT W/INTERLOCK, 5.08mm PITCH


Electro Sonic:
Wire-To-Board Terminal Block - 5.08 mm - 4 Positions - 30 AWG - 12 AWG - 3 mm² - Screw.


796949-4中文资料参数规格
技术参数

触点数 4

线规 12AWG ~ 30AWG

触点电镀 Tin

额定电流 17.5 A

排数 1

电路数 4

易燃性等级 UL 94 V-0

针脚数 4

额定电流Max 17.5A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 300 VAC

额定电压 300 V

工作电压Max 300 VAC

封装参数

安装方式 Through Hole

引脚间距 5.08 mm

外形尺寸

长度 20.32 mm

宽度 9 mm

高度 15.2 mm

引脚间距 5.08 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -40℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Box

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

796949-4引脚图与封装图
796949-4引脚图

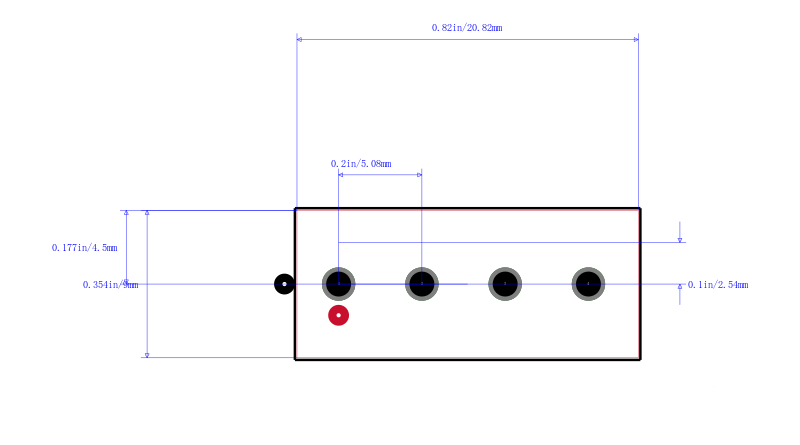

796949-4封装图

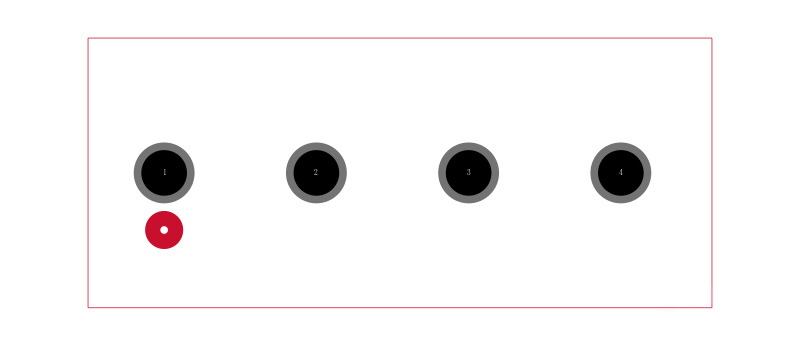

796949-4封装焊盘图
