796683-6

796683-6图片1
796683-6图片2
796683-6图片3
796683-6图片4
796683-6图片5
796683-6图片6
796683-6图片7
796683-6概述

固定接线端子 SIDE ENTRY 6 POS 5MM

6 接线板 - 线至板 水平,带板 0.197"(5.00mm) 通孔


得捷:
TERM BLK 6POS SIDE ENTRY 5MM PCB


贸泽:
固定接线端子 SIDE ENTRY 6 POS 5MM


艾睿:
Conn Eurostyle Block HDR 6 POS 5mm Solder ST Thru-Hole 17.5A/Contact Box


安富利:
Conn Terminal Block 6 POS 5mm Solder ST Thru-Hole 17.5A/Contact


Verical:
Conn Eurostyle Block HDR 6 POS 5mm Solder ST Thru-Hole 17.5A/Contact Box


Newark:
# AMP - TE CONNECTIVITY  796683-6  TERMI-BLOK PCB MOUNT 90 6P. New


MASTER:
TERMINAL BLOCK PCB MOUNT W/INTERLOCK, 5.00mm PITCH


Powell:
Terminal Block Connectors


Online Components:
TERMI-BLOK PCB MOUNT 90 6P.


Electro Sonic:
TERMI-BLOK PCB MOUNT 90 6P.


796683-6中文资料参数规格
技术参数

触点数 6

线规 12AWG ~ 30AWG

触点电镀 Tin

排数 1

电路数 6

易燃性等级 UL 94 V-0

针脚数 6

额定电流Max 17.5A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 300 VAC

工作电压Max 300 VAC

封装参数

安装方式 Through Hole

引脚间距 5.00 mm

外形尺寸

长度 30.0 mm

宽度 9.00 mm

高度 15.2 mm

引脚间距 5.00 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Brass

工作温度 -40℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Box

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

796683-6引脚图与封装图

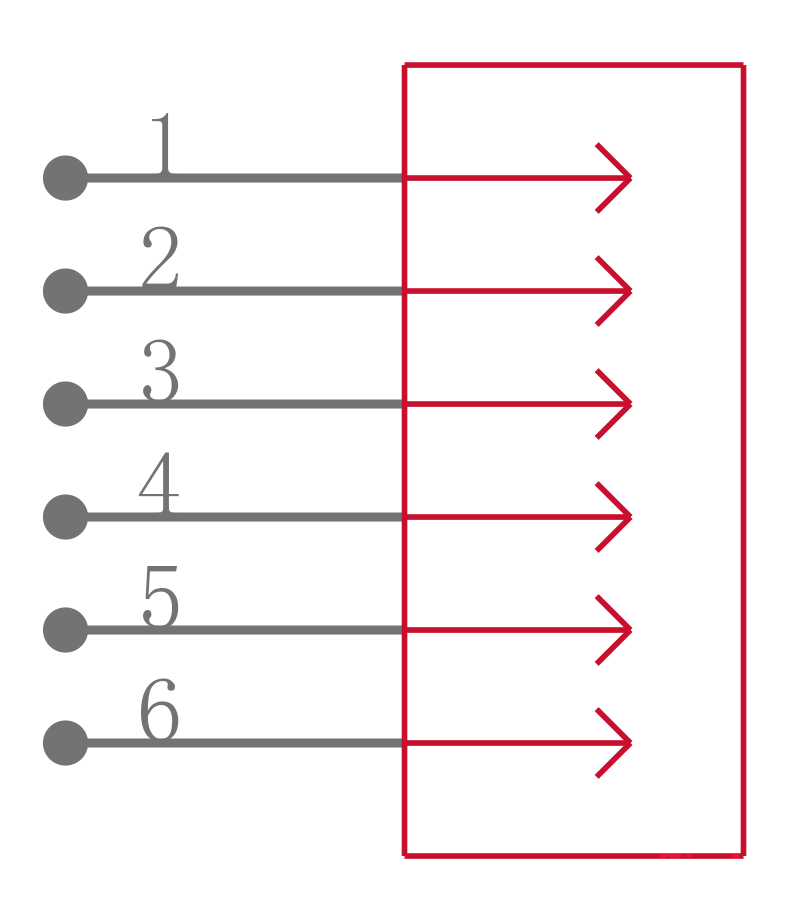

796683-6引脚图

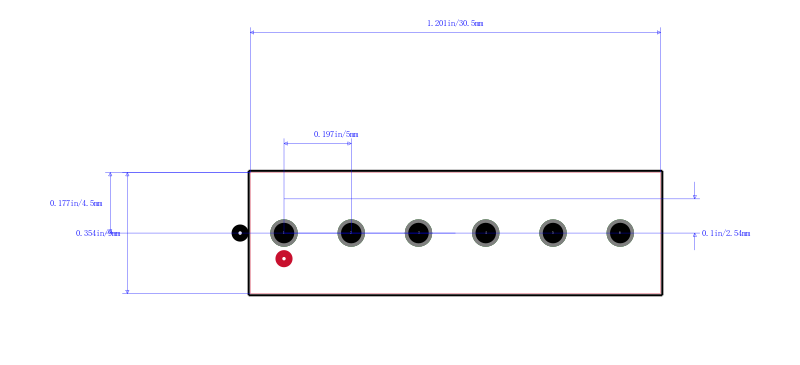

796683-6封装图
796683-6封装焊盘图
