78ST109HC概述
1.5安培正向降压集成开关稳压器 1.5 AMP POSITIVE STEP-DOWN INTEGRATED SWITCHING REGULATOR
Non-Isolated PoL Module DC DC Converter 1 Output 9V 1.5A 7V - 30V Input
得捷:
SWITCHING REGLTR, VOLTAGE-MODE
安富利:
Module DC-DC 1-OUT 9V 1.5A 3-Pin SIP Module Tray
罗切斯特:
Module DC-DC 1-OUT 9V 1.5A 3-Pin3+2Tab SIP Module Tray
78ST109HC中文资料参数规格
技术参数
额定功率 13 W
输出接口数 1
输出电压 9.00 V
拓扑结构 Buck
输入电压Max 30 V
输入电压Min 7 V
输出电流Max 1.5 A
额定功率Max 13.5 W
工作温度Max 80 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 3
封装 SIP-3
外形尺寸
长度 23.9 mm
宽度 22.9 mm
高度 7.87 mm
封装 SIP-3
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

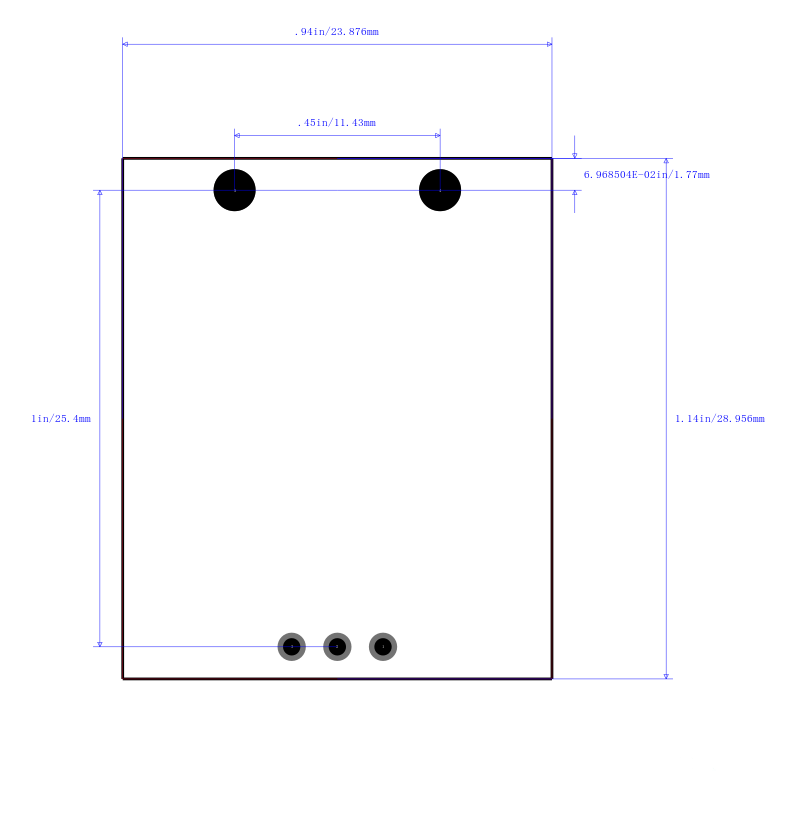

78ST109HC引脚图与封装图
