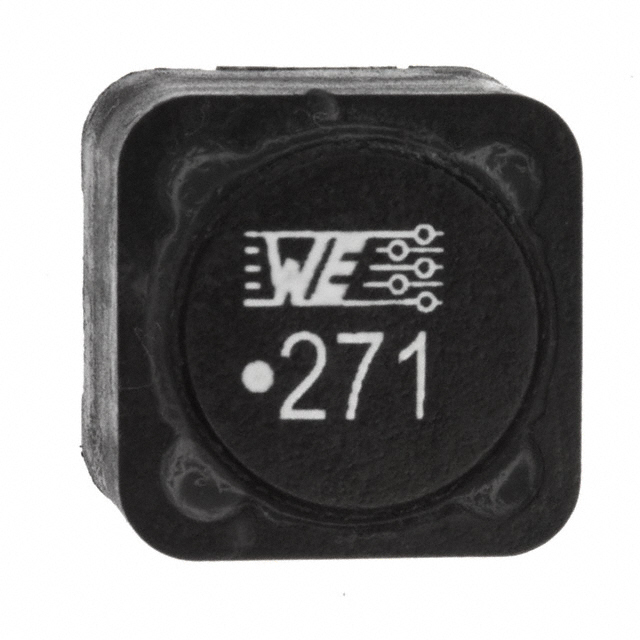

WURTH ELEKTRONIK 7447709271 表面贴装功率电感器, WE-PD系列, 270 µH, ± 20%, 屏蔽, 0.33 ohm, 1.6 A
SMD 功率器 WE-PD 类型（金属基座 1260 - 1210）
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面：回流
应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于带极高效率 >86% 的开关调节器、显卡
**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**
---|---|---|---|---
1260 | 12.0 | 12.0 | 6.0 | 5.0
1280 | 12.0 | 12.0 | 8.0 | 5.0
1210 | 12.0 | 12.0 | 10.0 | 5.0
额定电流 1.6 A
容差 ±20 %
电感 270 µH
自谐频率 2.5 MHz
产品系列 WE-PD
电阻 248 mΩ
共振频率 2.50 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤330 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.33 Ω
安装方式 Surface Mount
封装 12mm x 12mm x 10mm
长度 12 mm
宽度 12 mm
高度 10 mm
封装 12mm x 12mm x 10mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理, Consumer Electronics, 工业, 消费电子产品, Power Management, Portable Devices, Industrial, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
