WE-PD4 系列线绕扼流圈Wurth WE-PD4 线绕表面安装电感器为紧凑型设计，且具有低损耗铁氧体芯。这些功率电感器具有高达 15A 的额定电流，可在高达 10 MHz 频率下使用。应用：高效率 SMPSU，干扰抑制。工作温度：-40°C 至 +125°C尺寸 mm --- **封装** | **尺寸（长 x 宽 x 高）** S | 6.6 x 4.45 x 2.92 mm L | 12.7 x 10 x 5.0 mm XL | 22 x 15 x 7.0 mm ### Wurth 非标准表面安装电感器（扼流圈）

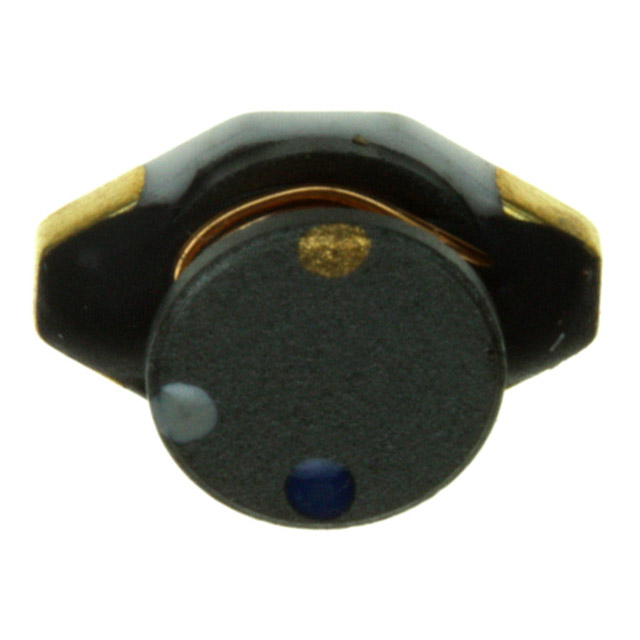

WE-PD4 系列线绕扼流圈
Wurth WE-PD4 线绕表面安装器为紧凑型设计，且具有低损耗铁氧体芯。这些功率电感器具有高达 15A 的额定电流，可在高达 10 MHz 频率下使用。应用：高效率 SMPSU，干扰抑制。工作温度：-40°C 至 +125°C
尺寸 mm
---
**封装**
|
**尺寸（长 x 宽 x 高）**
S | 6.6 x 4.45 x 2.92 mm
L | 12.7 x 10 x 5.0 mm
XL | 22 x 15 x 7.0 mm
额定电流 1.4 A
容差 ±20 %
电感 6.8 µH
自谐频率 45.0 MHz
产品系列 WE-PD4
电阻 92.0 mΩ
共振频率 45.0 MHz
电感公差 ±20 %
电阻DC） ≤130.0 mΩ
工作温度Max 100 ℃
工作温度Min -40 ℃
电阻DC Max 0.13 Ω
安装方式 Surface Mount
引脚数 2
封装 0.260" L x 0.175" W x 0.115" H 6.60mm x 4.45mm x 2.92mm
长度 6.6 mm
高度 2.92 mm
封装 0.260" L x 0.175" W x 0.115" H 6.60mm x 4.45mm x 2.92mm
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
