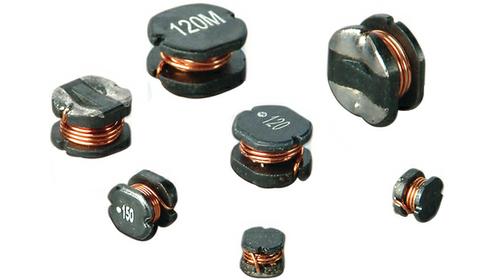

WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器 尺寸 mm --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ### Wurth 非标准表面安装电感器（扼流圈）
WE-PD2 系列线绕
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
### Wurth 非标准表面安装电感器（扼流圈）
欧时:
### WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器 尺寸 mm --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ![http://china.rs-online.com/largeimages/LD333848-02.gif]http://china.rs-online.com/largeimages/LD333848-02.gif ### Wurth 非标准表面安装电感器（扼流圈）
立创商城:
820uH ±10% 410mA 2.55Ω
得捷:

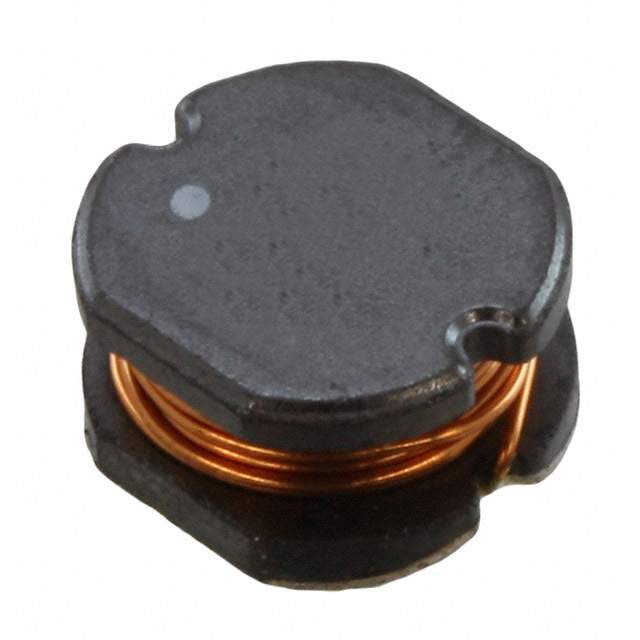

FIXED IND 820UH 320MA 2.55OHM SM
额定电流 320 mA
容差 ±10 %
电感 820 µH
自谐频率 2.50 MHz
产品系列 WE-PD2
电阻 1.42 Ω
共振频率 2.5 MHz
电感公差 ±10 %
电阻DC） 2.55 Ω
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 2.55 Ω
安装方式 Surface Mount
引脚数 2
封装 -
长度 9 mm
高度 5.4 mm
封装 -
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
