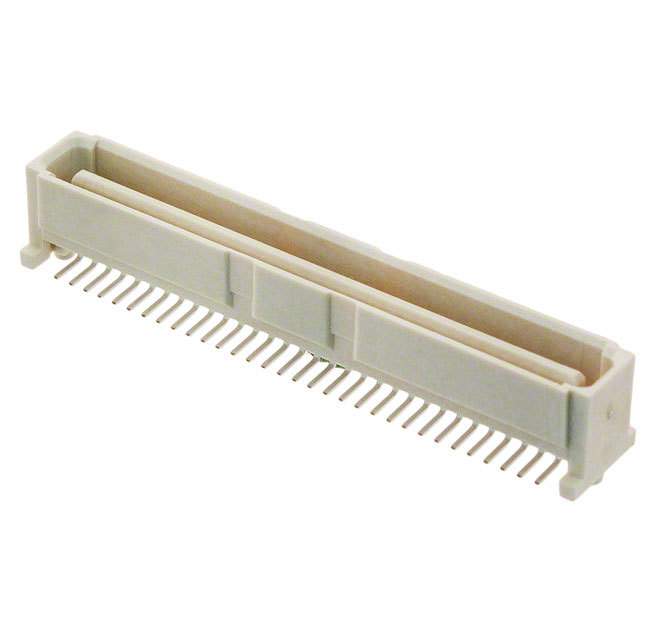

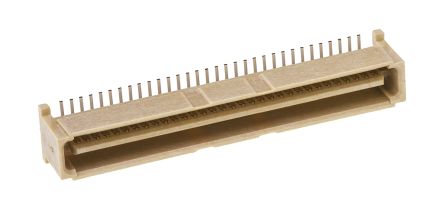

64 路垂直堆叠表面安装插头和插座
一系列 1.00mm 节距 Mezzanine IEEE 1386 插座，表面安装 SMT双排，用于垂直堆叠应用。
允许 PCI 和 S-bus IEEE 1386 夹层卡连接到 VMEbus 和 Multibus 主板上
适合于 LAN、WAN、电讯、个人计算机和工作站应用
有罩叶片设计（最大程度减小对管座触点的损坏）
低插入力插座
耐高温 LCP 外壳，可用于回流焊接工序
抗焊媒设计
配接高度：8 至 15mm（请参见组装指南）
额定电流 | 1A
---|---
额定电压 | 100V
触点电阻 | 最大 30mΩ
温度额定值 | -55°C 至 +85°C
触点镀层 | 最少 0.76μm 金
组装指南
---
**插头/插座匹配高度** | | | | | |
| 插座 | | | | |
插头 | 447-7195 | 447-7202 | 447-7218 | 447-7224 | 797-8966 | 797-6617（无销）
447-7151 | 8mm | - | - | - | 8mm | 8mm
447-7167 | 9mm | 11mm | - | 14mm | 9mm | 9mm
447-7173 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm
670-0894 | 8mm | - | - | - | 8mm | 8mm
670-6482 | 8mm | - | - | - | 8mm | 8mm
670-6486 | 9mm | 11mm | | 14mm | 9mm | 9mm
670-0898 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm
670-6495 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm
670-6498 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm
### 认可
UL 认证组件
触点数 64
极性 Male
触点电镀 Gold
额定电压DC 100 V
额定电压AC 100 V
额定电流 1 A
绝缘电阻 1.00 GΩ
排数 2
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Vertical
电路数 64
易燃性等级 UL 94 V-0
针脚数 64
接触电阻 30.0 mΩ
额定电流Max 1A/触头
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压Max 100 V
额定电压 100 V
安装方式 Surface Mount
封装 SMD
引脚间距 1.00 mm
长度 35.9 mm
宽度 6.1 mm
高度 6.6 mm
封装 SMD
引脚间距 1.00 mm
外壳颜色 White
颜色 Natural
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 85℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
