796638-9概述
可插拔接线端子 9POS 5.08MM CE R/A HDR TRM BLK
9 针位端子块 接头，公引脚，带罩（4 面） 0.200"（5.08mm） 90°，直角 - 通孔
得捷:
TERM BLOCK HDR 9POS 90DEG 5.08MM
立创商城:
5.08mm 排数:1 每排P数:9
贸泽:
可插拔接线端子 9POS 5.08MM CE R/A HDR TRM BLK
安富利:
Conn Shrouded Header HDR 9 POS 5.08mm Solder RA Thru-Hole
Verical:
Conn Shrouded Header 4 Sides HDR 9 POS 5.08mm Solder RA Side Entry Thru-Hole
Powell:
Eurostyle Terminal Blocks
796638-9中文资料参数规格
技术参数
触点数 9
触点电镀 Tin
排数 1
易燃性等级 UL 94 V-0
针脚数 9
安装角度 90.0 °
额定电流Max 15A/触头
额定电压Max 300 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 5.08 mm
外形尺寸
长度 47.5 mm
宽度 12.0 mm
高度 8.35 mm
封装 -
引脚间距 5.08 mm
物理参数
外壳颜色 Green
颜色 Green
触点材质 Phosphor Bronze
工作温度 -40℃ ~ 110℃
外壳材质 Nylon 6/6
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant

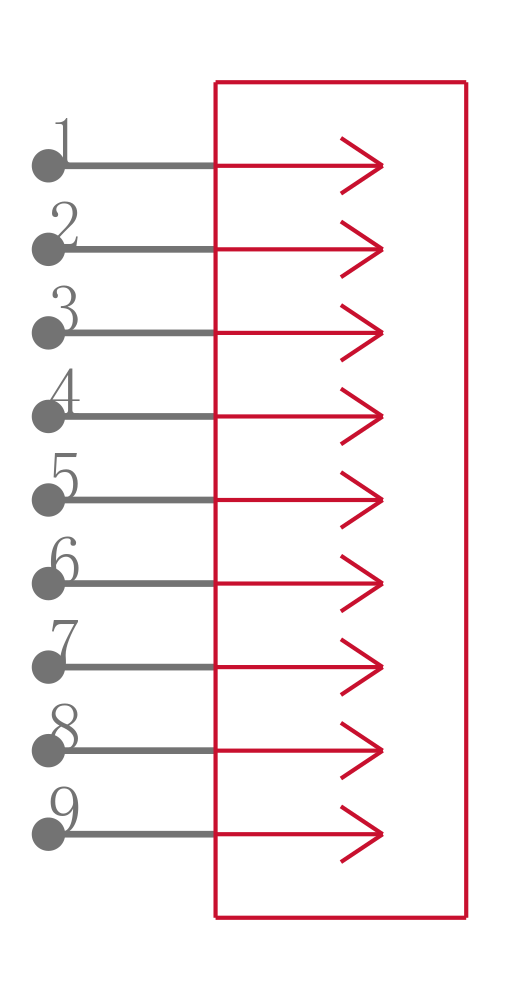

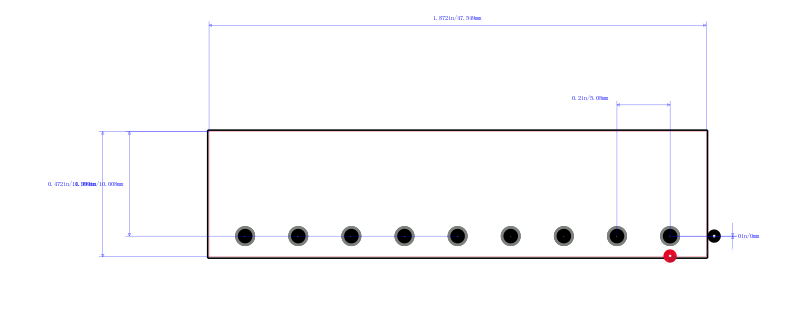

796638-9引脚图与封装图
