70543-0017中文资料参数规格
技术参数
触点数 18
极性 Male
触点电镀 Tin, Gold
额定电压DC 250 V
额定电流 3.00 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 18
易燃性等级 UL 94 V-0
针脚数 18
拔插次数 50
额定电流Max 3A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 250 V
接触电阻Max 30 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 48.3 mm
宽度 5.08 mm
高度 11.81 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Brass
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant

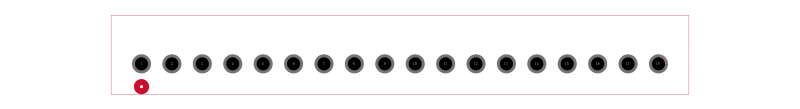

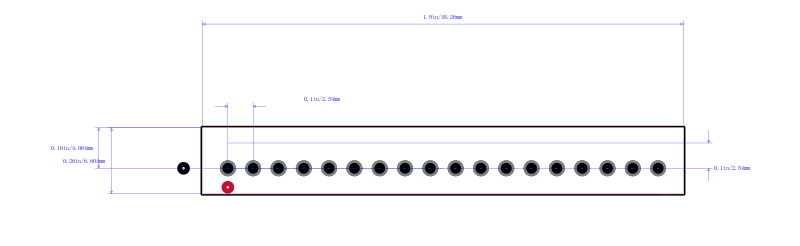

70543-0017引脚图与封装图
