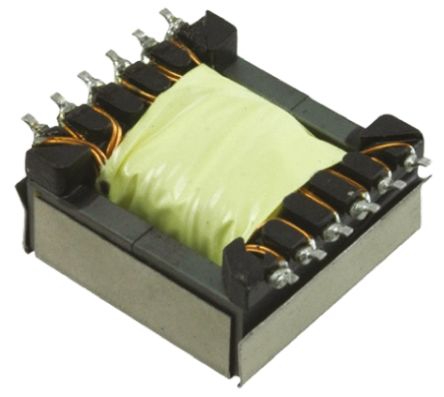

750311771图片1

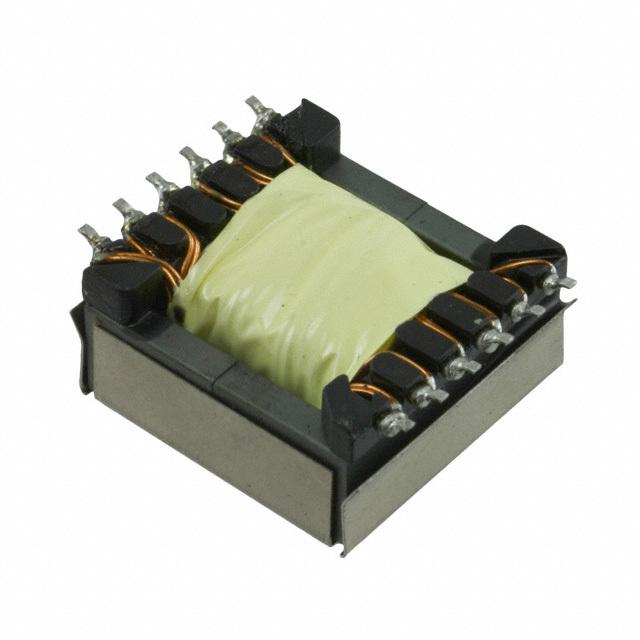

750311771图片2
750311771图片3
750311771图片4
750311771图片5
750311771图片6
750311771概述

WURTH ELEKTRONIK  750311771  脉冲变压器, 6:1, 500 µH, 0.45 ohm, 2.5 kV, Flyback Transformer 75031 Series

Wurth 回扫

专门设计用于直流-直流转换器和离线 PWM 开关调节器

对于相同功率等级,该变压器因其高工作频率而比正常的电源变压器更小。


得捷:
TRANS FLYBACK LT3748 500UH SMD


欧时:
### Wurth Flyback TransformersDesigned specifically for DC-DC convertors and offline PWM switching regulators The transformer is much smaller than a normal mains transformer for the same power rating due to the high operating frequency ### 600 Ohm 线路隔离,脉冲匹配和高频变压器


Newark:
# WURTH ELEKTRONIK  750311771  Pulse Transformer, 6:1, 500 H, 0.45 ohm, 2.5 kV


750311771中文资料参数规格
技术参数

频率 60kHz ~ 400kHz

额定功率 45 W

输出电压 15 V

电感 500 µH

隔离电压 2.5 kV

电阻DC) 0.45 Ω

封装参数

安装方式 Surface Mount

封装 32.31 mm x 27.03 mm x 13.69 mm

外形尺寸

长度 32.31 mm

宽度 27.03 mm

高度 13.69 mm

封装 32.31 mm x 27.03 mm x 13.69 mm

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Industrial, 通信与网络, 工业, 回扫转换器, Communications & Networking

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

750311771引脚图与封装图
750311771引脚图
