7A-13.560MAAJ-T概述

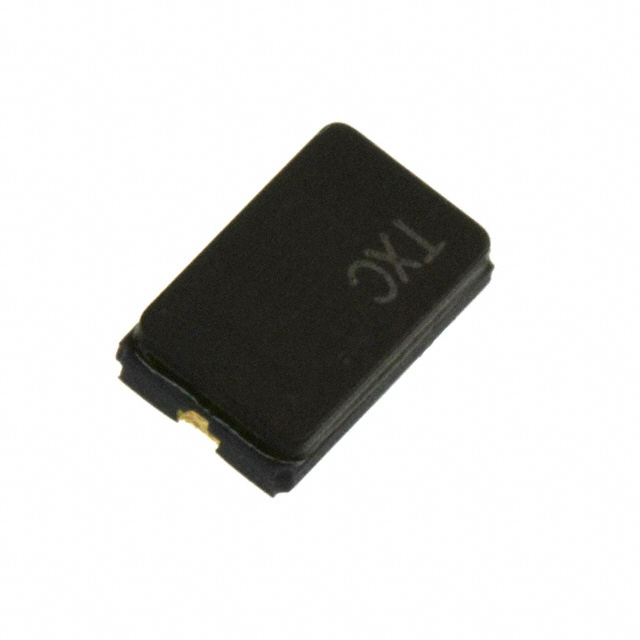

TXC 7A-13.560MAAJ-T 晶振, 13.560MHz, 18pF, SMD, 5.0X3.2
The is a 5 x 3.2mm 30ppm surface-mount Quartz Crystal with 2 pads glass sealed. The 7A series features high reliable environmental performance, tight tolerance and stability. Designed for automatic mounting and reflow soldering and portable PC, PDA, DSC and USB interface cards.
- .
- Fundamental operation mode
- .
- 50R Maximum equivalent series resistance
- .
- 5pF Maximum shunt capacitance
- .
- 200µW Maximum drive level
7A-13.560MAAJ-T中文资料参数规格
技术参数
频率 13.56 MHz
频率稳定度 ±30 ppm
频率容差 ±30 ppm
等效串联电阻ESR 50 Ω
负载电容 18 pF
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 SMD-2
外形尺寸
长度 5 mm
宽度 3.2 mm
高度 1.2 mm
封装 SMD-2
物理参数
工作温度 -20℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 计算机和计算机周边, 便携式器材, 通信与网络, 时钟与计时
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
7A-13.560MAAJ-T引脚图与封装图
