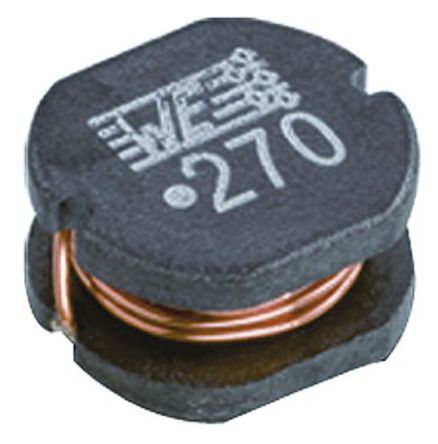

WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
尺寸 mm
---
管壳尺寸 | A | B | C | D
4532 | 4.0 | 4.5 | 3.2 | 1.0
5820 | 5.0 | 5.8 | 2.0 | 2.0
5848 | 5.0 | 5.8 | 4.5 | 2.0
7850 | 7.0 | 7.8 | 5.0 | 3.0
1054 | 9.0 | 10.0 | 5.4 | 3.5
额定电流 940 mA
容差 ±15 %

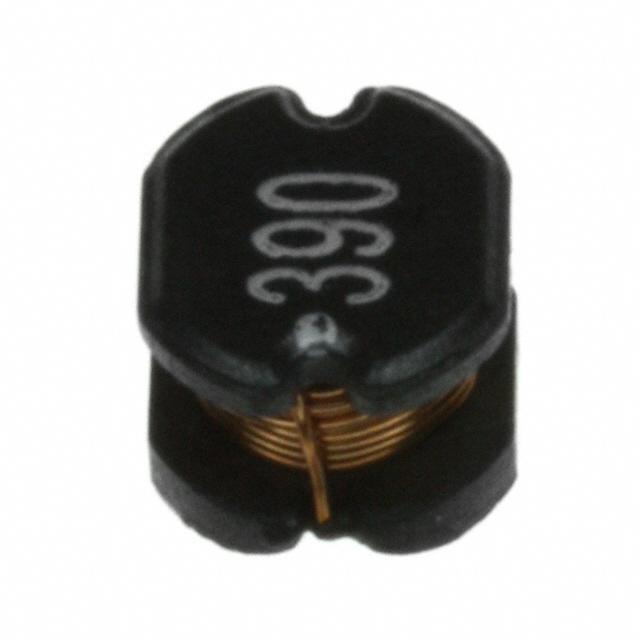

电感 39 µH
自谐频率 12.0 MHz
产品系列 WE-PD2
共振频率 12.0 MHz
电感公差 ±15 %
电阻DC） ≤320.0 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.32 Ω
安装方式 Surface Mount
封装 0.228" L x 0.205" W x 0.177" H 5.80mm x 5.20mm x 4.50mm
长度 5.8 mm
高度 4.5 mm
封装 0.228" L x 0.205" W x 0.177" H 5.80mm x 5.20mm x 4.50mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
