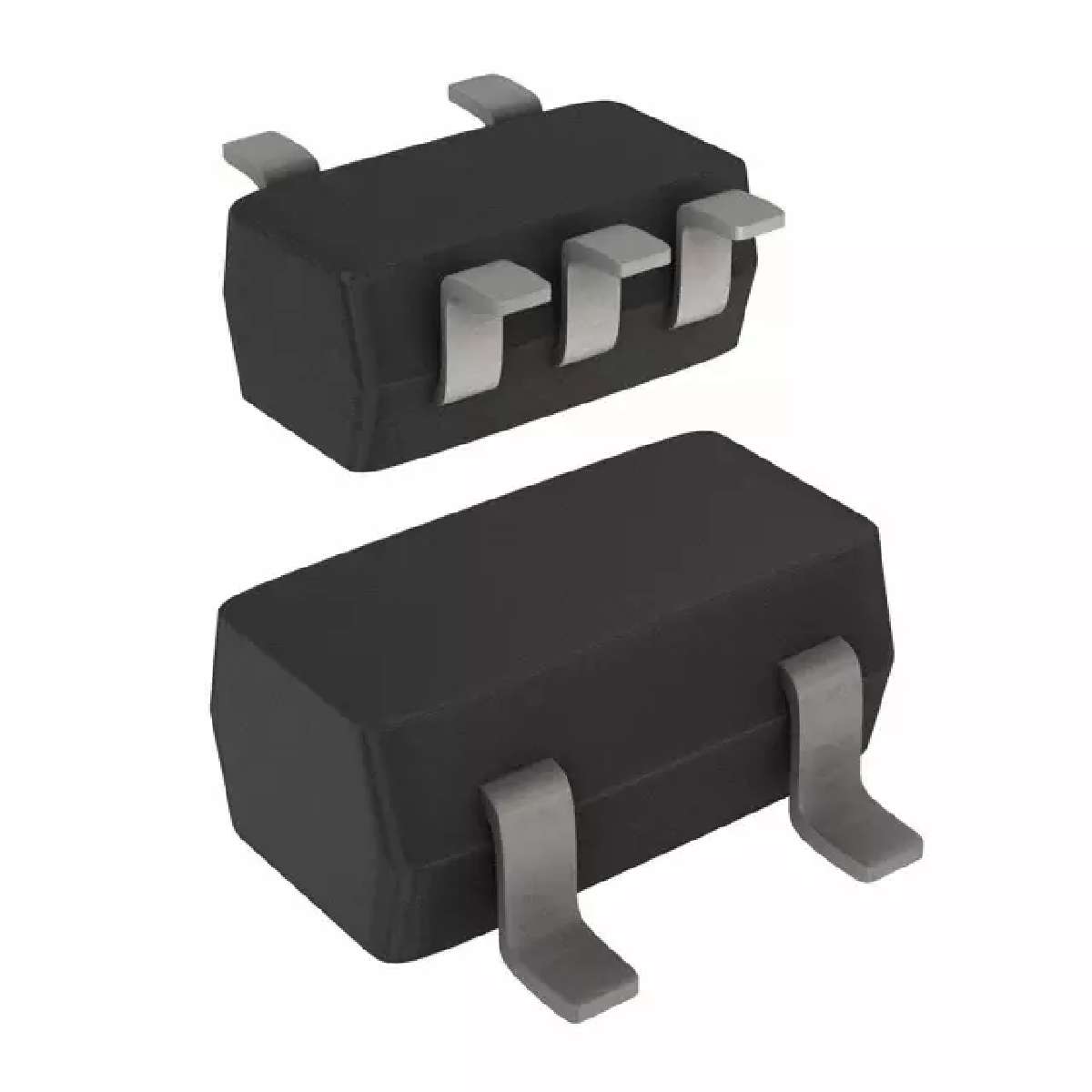

74LVC1G126GW,125图片11

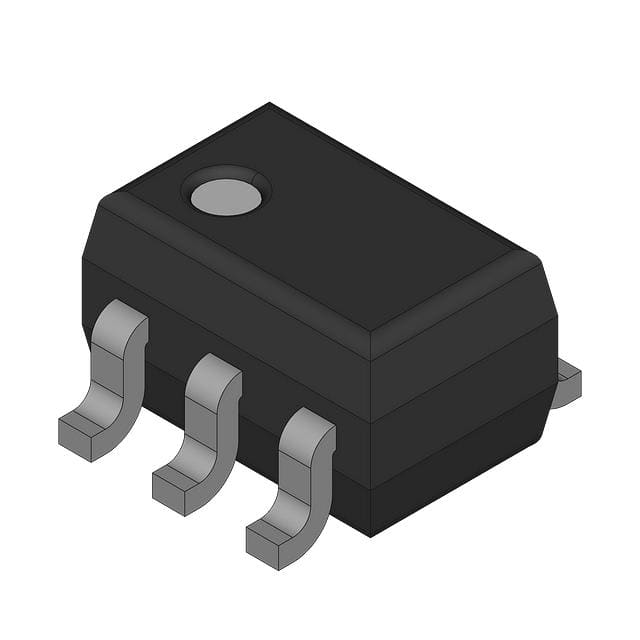

74LVC1G126GW,125图片12
74LVC1G126GW,125概述

74LVC1G 系列,NXP低电压 CMOS 逻辑 单门封装 工作电压:1.65 - 5.5 兼容性:输入 LVTTL/TTL,输出 LVCMOS ### 74LVC 系列

Buffer, Non-Inverting 1 Element 1 Bit per Element 3-State Output 5-TSSOP


得捷:
IC BUFF DVR TRI-ST N-INV 5TSSOP


艾睿:
Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin TSSOP T/R


安富利:
Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin TSSOP T/R


富昌:
74LVC Series 5.5 V Surface Mount 3-State Single Bus Buffer/Line Driver - TSSOP-5


Verical:
Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin TSSOP T/R


Newark:
# NXP  74LVC1G126GW,125  Buffer / Line Driver, 74LVC1G126, 1.65 V to 5.5 V, SOT-353-5


力源芯城:
带三态输出的单缓冲器


DeviceMart:
IC BUFF DVR TRI-ST N-INV 5TSSOP


Win Source:
IC BUFF DVR TRI-ST N-INV 5TSSOP


74LVC1G126GW,125中文资料参数规格
技术参数

频率 76.0 MHz

电源电压DC 1.65V min

输出接口数 1

输出电流 12.0 mA

通道数 1

针脚数 5

耗散功率 250 mW

逻辑门个数 2

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 250 mW

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TSSOP-5

外形尺寸

长度 2.25 mm

宽度 1.35 mm

高度 1 mm

封装 TSSOP-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

香港进出口证 NLR

数据手册

在线购买74LVC1G126GW,125
型号: 74LVC1G126GW,125
制造商: NXP 恩智浦
描述:74LVC1G 系列,NXP 低电压 CMOS 逻辑 单门封装 工作电压:1.65 - 5.5 兼容性:输入 LVTTL/TTL,输出 LVCMOS ### 74LVC 系列
