74HCT08N,652概述
74HCT 系列，NXP高速 CMOS 逻辑 工作电压 4.5 － 5.5 兼容性：输入 TTL、输出 CMOS ### 74HCT 系列
74HCT 系列
得捷:
IC GATE AND 4CH 2-INP 14DIP
欧时:
NXP 74HCT08N 4个 2输入 AND 逻辑门, 4mA, 4.5 → 5.5 V电源, 14引脚 PDIP封装
艾睿:
AND Gate 4-Element 2-IN CMOS 14-Pin PDIP Bulk
安富利:
AND Gate 4-Element 2-IN CMOS 14-Pin PDIP Bulk
Verical:
AND Gate 4-Element 2-IN CMOS 14-Pin PDIP Bulk
Newark:
# NXP 74HCT08N,652 QUAD 2-INPUT AND GATE, DIP-14
DeviceMart:
IC GATE AND QUAD 2INPUT 14DIP
74HCT08N,652中文资料参数规格
技术参数
电源电压DC 4.50V min
输出接口数 1
输出电流 4 mA
电路数 4
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 14
封装 DIP-14
外形尺寸
长度 19.5 mm
宽度 6.48 mm
高度 3.2 mm
封装 DIP-14
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17

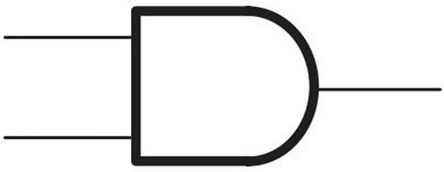

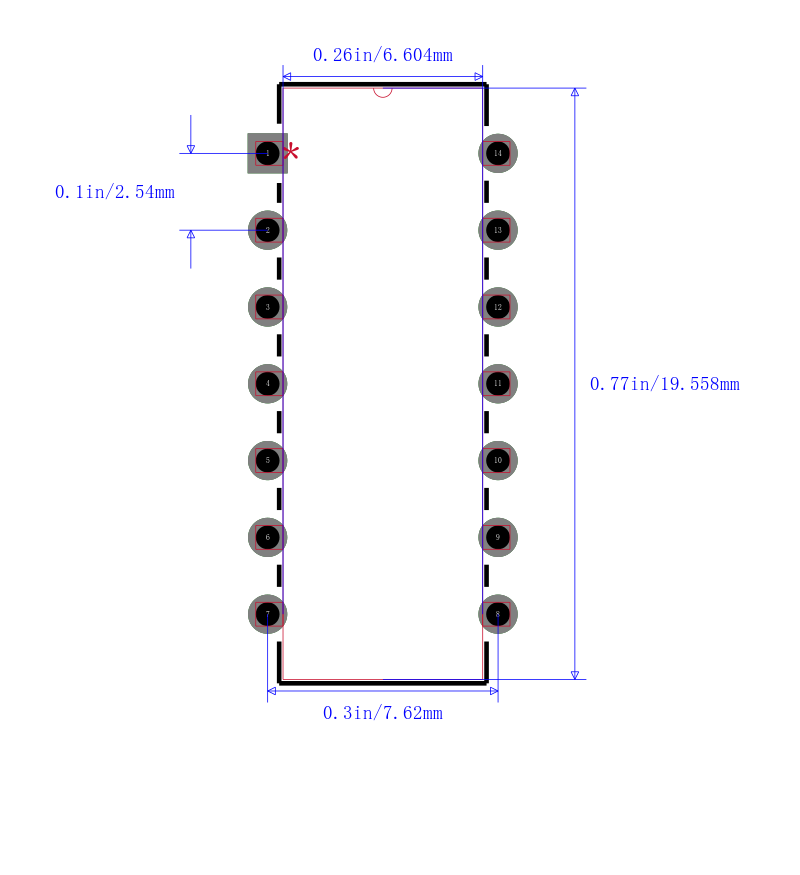

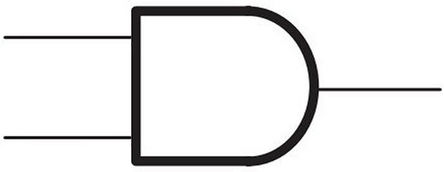

74HCT08N,652引脚图与封装图
