747840-4概述

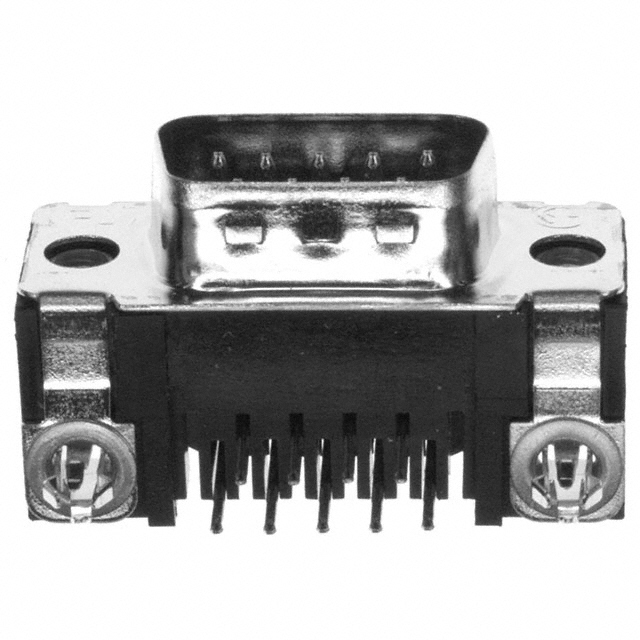

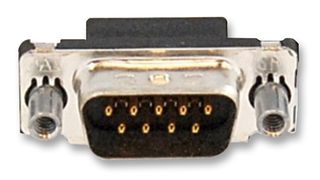

AMP FROM TE CONNECTIVITY 747840-4 连接器, D sub, 堆叠式, 高密, Amplimite HD-20系列, DE, 插头, 9 触点, 钢主体, 焊接

AMPLIMITE HD-20系列焊杯D-sub, 磷青铜双电镀触芯, 连接端带有镀闪金, 焊锡带有镀锡, 整个触芯带有镍镀底层, 热塑性插芯, 钢, 镀锡或镀锌外壳.

.: 预装双电镀焊杯触芯

.: 两件式UL94V-0级别塑料插芯

.: 防焊接扩散设计

.: 可连接其他subminiature D连接器

.: 可选9, 15, 25, 37路外壳尺寸1-4插头和插座

.: 无需特殊应用工具即可轻松使用

.: 完全EMI屏蔽, 以及静电绝缘

.: 压接屏蔽端接, 低阻抗

.: 屏蔽压接, 提供应力消除

.: 屏蔽可以模制成型或用外壳覆盖

747840-4中文资料参数规格

技术参数

触点数 9

极性 Male

触点电镀 Gold Flash, Gold Flash over Nickel, Tin over Nickel, Tin Lead

额定电流 6A/触头

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 9

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 125 V

工作电压Max 250VDC, 250VAC

封装参数

安装方式 Through Hole

引脚间距 2.74 mm

外形尺寸

长度 30.81 mm

宽度 18.62 mm

高度 12.55 mm

引脚间距 2.74 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tray

制造应用工业, Communications & Networking, Computers & Computer Peripherals, Industrial, Industrial, Communications & Networking, Signal, Computers & Computer Peripherals, 通信与网络, 计算机和计算机周边

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

在线购买747840-4

型号： 747840-4

制造商： TE Connectivity 泰科

描述：AMP FROM TE CONNECTIVITY 747840-4 连接器, D sub, 堆叠式, 高密, Amplimite HD-20系列, DE, 插头, 9 触点, 钢主体, 焊接
