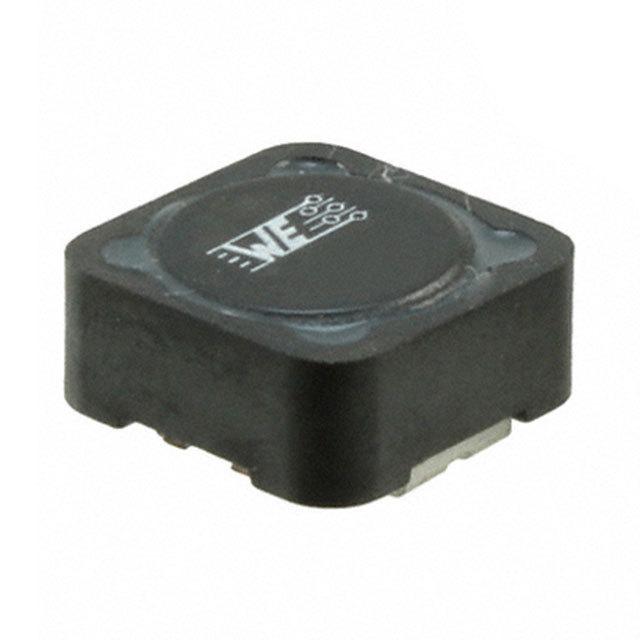

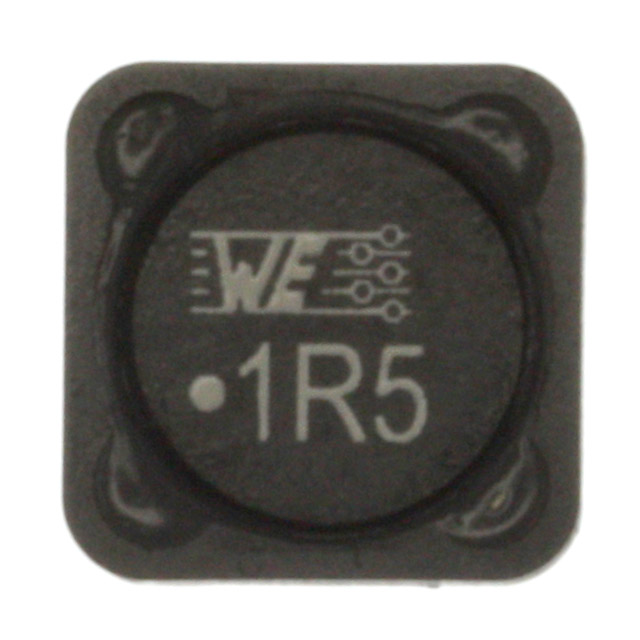

744771001概述
WURTH ELEKTRONIK 744771001 表面贴装功率电感器, WE-PD系列, 1.5 µH, ± 20%, 屏蔽, 6000 µohm, 10.5 A
Wurth Elektronik WE-PD系列为磁屏蔽功率器. 电感值范围0.47µH至1500µH.
- .
- 可选封装尺寸: EIA 7332, 7345, 1030, 1050, 1245, 1260, 1280, 1210, 6033, 6050
- .
- 磁屏蔽导致低漏磁场
- .
- 高存储量
- .
- 低自损
- .
- 最大可能的电流负载
- .
- 工作温度范围-40°C至125°C
- .
- 适用于回流焊工艺
- .
- 可选金属和塑料底座
744771001中文资料参数规格
技术参数
额定电流 10.5 A
容差 ±20 %
电感 1.5 µH
自谐频率 60 MHz
产品系列 WE-PD
电阻 4.00 mΩ
共振频率 60.0 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤6 mΩ
电阻DC Max 0.006 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 12mm x 12mm x 6mm
外形尺寸
封装 12mm x 12mm x 6mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理, Consumer Electronics, 工业, 消费电子产品, Power Management, Portable Devices, Industrial, 便携式器材
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
