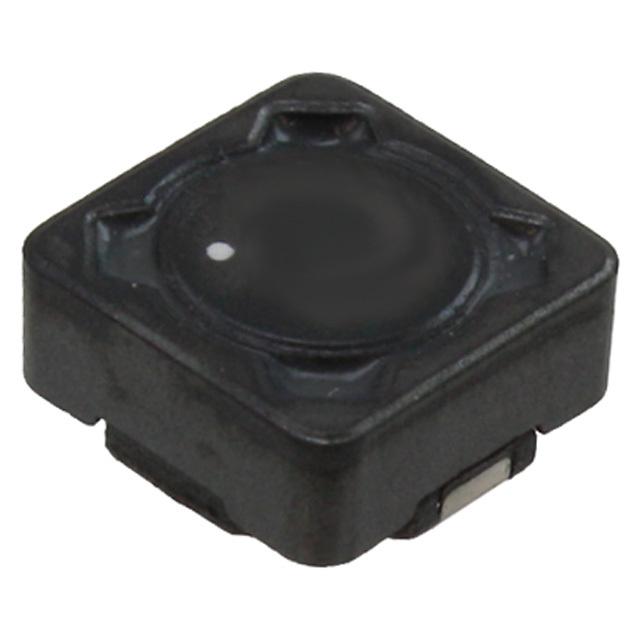

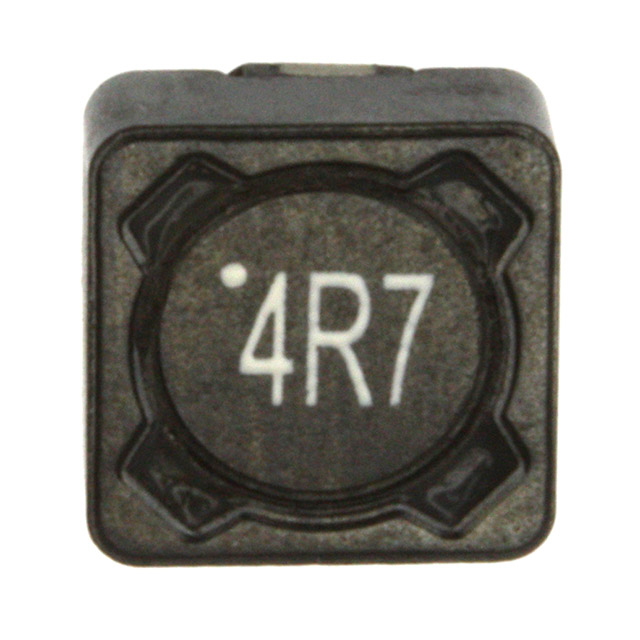

WURTH ELEKTRONIK 7447789004 表面贴装功率电感器, WE-PD系列, 4.7 µH, ± 20%, 屏蔽, 0.035 ohm, 2.9 A
WE-PD 系列磁性屏蔽线绕扼流圈
Wurth WE-PD 线绕表面安装器为磁性屏蔽，从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面：回流。工作温度 -40 至 +125°C。
### 应用
开关调节器带低工作电压
集成直流-直流转换器
开关调节器带高效率 >86%
图形卡
尺寸 mm
---
**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**
**7332** | 7.3 | 7.3 | 3.2 | 2.0
**7345** | 7.3 | 7.3 | 4.5 | 2.0
**1030** | 10 | 10 | 3.0 | 3.0
**1050** | 10 | 10 | 5.0 | 5.0
**1245** | 12 | 12 | 4.5 | 5.0
### 注
塑料基座变体应用由于其单片结构，仅部分适用于高变量或冲击应用。
额定电流 2.9 A
容差 ±20 %
电感 4.7 µH
自谐频率 30 MHz
产品系列 WE-PD
电阻 33.0 mΩ
共振频率 30.0 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤35 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.035 Ω
安装方式 Surface Mount
引脚数 2
封装 7.3mm x 7.3mm x 3.2mm
长度 7.3 mm
宽度 7.3 mm
高度 3.2 mm
封装 7.3mm x 7.3mm x 3.2mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, 电源管理, 工业, Portable Devices, Industrial, Power Management, Consumer Electronics, Portable , Consumer Electronics, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
